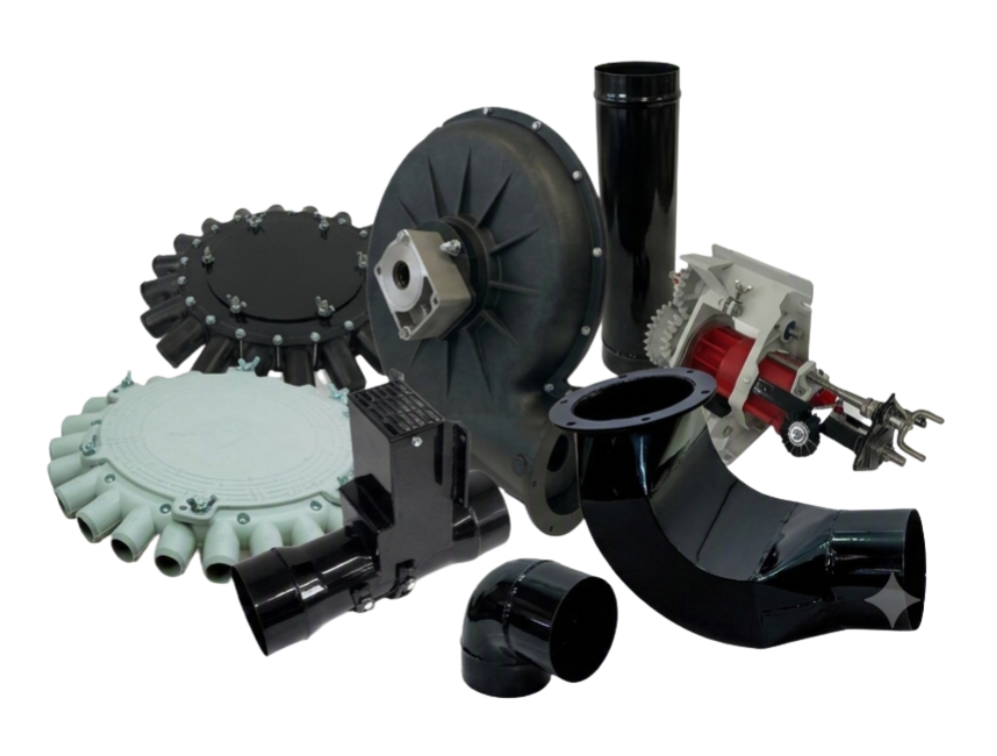

Pneumatický sejací systém MISTRAL
Divízia MISTRAL – komponenty je úspešným výrobcom a predajcom pneumatického výsevného systému MISTRAL.
Pneumatický výsevný systém MISTRAL sa používa pre výsev všetkých druhov osív o veľkosti zŕn od 1 do 10 mm. Preto sejacie stroje s týmto systémom výsevu možno použiť pre výsev nielen hustosiatych obilovín, ale aj strukovín a olejnín (hrach, fazuľa, sója, repka atď).
Pneumatický sejací systém zložený z ventilátora na výrobu tlakového vzduchu, dávkovača na presné nadávkovanie osiva a injekčno-zmiešavacieho a rozdeľovacieho systému je určený na úspešné implementovanie do samostatných sejacích strojov, ale aj do strojov pre redukovanie predsejbovej prípravy pôdy, vrátane bezorebnej techniky.
Použitie pneumatického sejacieho systému umožňuje dosiahnuť podstatne vyššiu úrodu a taktiež redukovanie spotreby osiva.
Špeciálne upravené dielce sa využívajú aj do pneumatických výsevných systémov, ktoré s vhodne konštrukčne riešenou sejačkou umožňujú okrem výsevu osív aj súčasne prihnojovať granulovanými hnojivami a kryštalickými hnojivami s vhodným tvarom.
Dávkovače

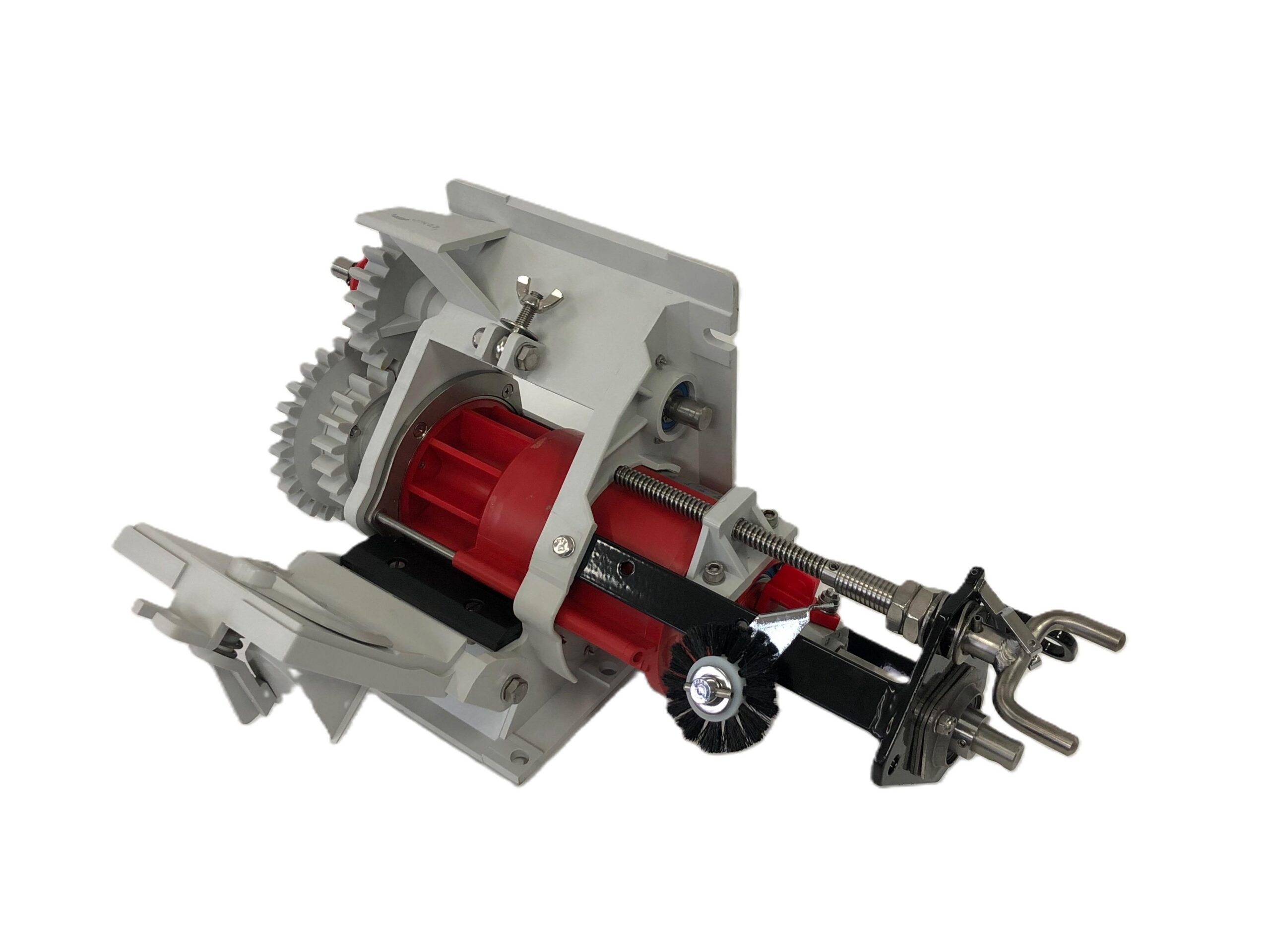

Dávkovač Štandard
| K003 | A1 |
Je určený na dávkovanie osív pre výsev hustostiatých obilnín, strukovín a olejnín. Systém umožňuje dávkovať a dopravovať osivo o veľkosti zŕn 1 až 10 mm. Teleso dávkovača má skriňový tvar komôrkového typu a hlavnou časťou je rotačný valec. Dávkovač umožňuje štandardný výsev a taktiež mikrovýsev.
Dávkovač Nerez
| K004 |
Je určený na dávkovanie osív/ granulových hnojív, pre výsev hustostiatých obilnín, strukovín a olejnín. Systém umožňuje dávkovať a dopravovať osivo o veľkosti zŕn 1 až 10 mm a hnojivo v granulovanej forme. Teleso dávkovača má skriňový tvar komôrkového typu a hlavnou časťou je rotačný valec. Dávkovač umožňuje štandardný výsev, mikrovýsev a hnojenie.
Dávkovač DAV-2 MISTRAL
Je prioritne určený na dávkovanie granulovaných / kryštalických umelých priemyselných hnojív s veľkosťou granúl 1 až 5 mm aj s ich prachovým podielom maximálne do 10 % (NPK, Liadok,). Upravené konštrukčné vyhotovenie turniketu rieši hlavne zvýšenie prevádzkovej životnosti, približne 3-násobne oproti doterajšiemu štandardnému vyhotoveniu. S dávkovačom DAV 2 – MISTRAL je možné dávkovať aj osivá.
Výsevnú dávku je možné nastavovať:
- skokovým prestavovaním výsevnej dávky s presnosťou 40 (20) kg pomocou mechanického axiálneho prestavovania prekrytia činnej časti hviezdicového valca
- zmenou otáčok hviezdicového valca
- kombináciou nastavení uvedených v bodoch a. , b.
Viac informácií vieme poskytnúť na vyžiadanie.

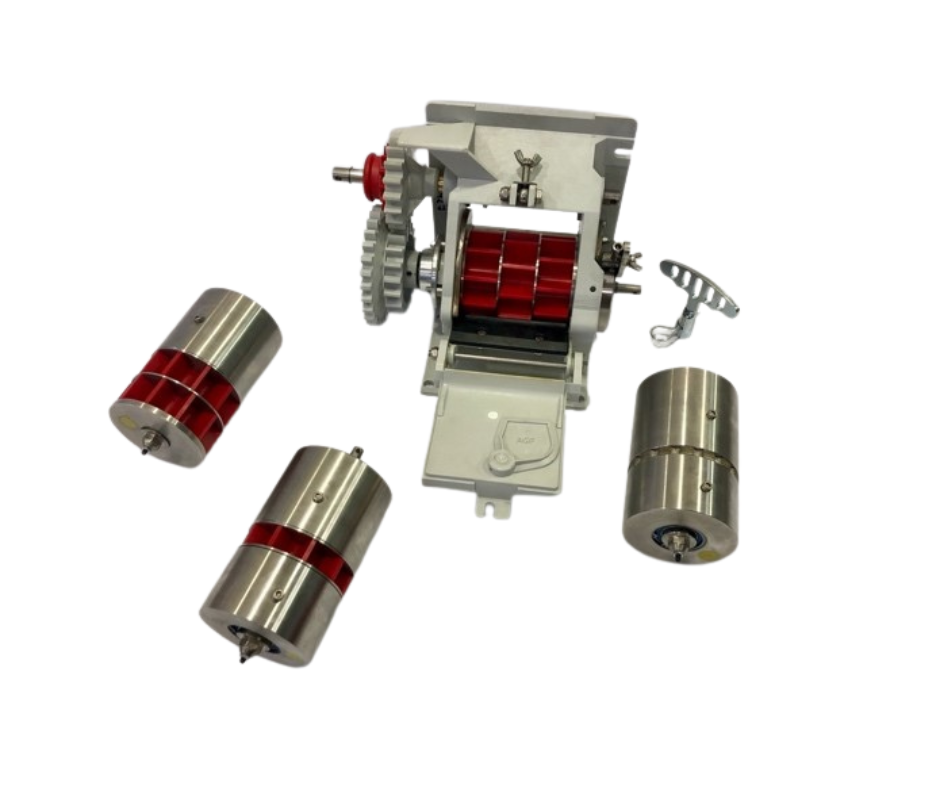

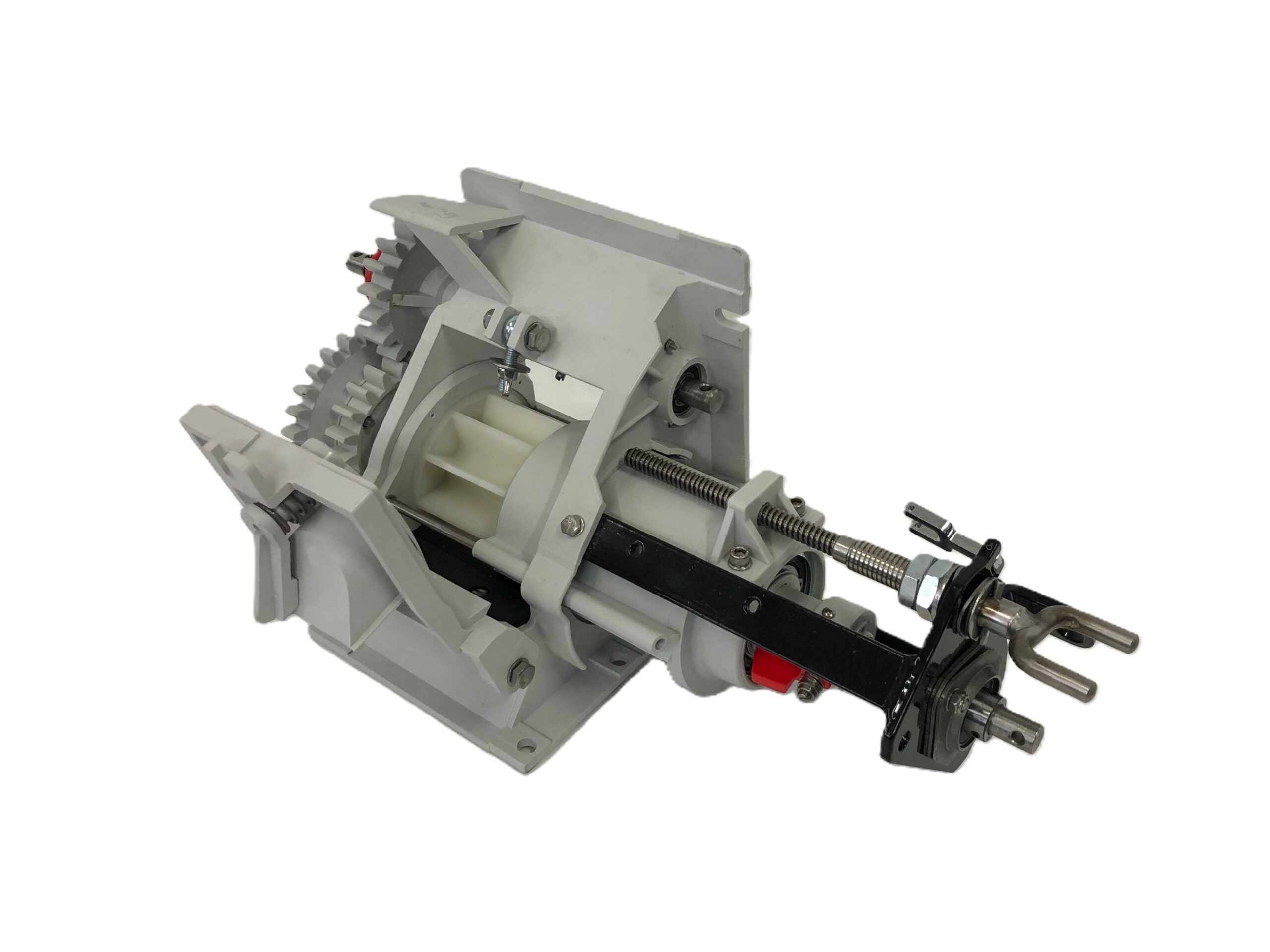

Dávkovač DAV-3 MISTRAL
Dávkovač je predovšetkým určený pre dávkovanie osív a granulovaných hnojív v konštrukcií pneumatických sejačiek. Je určený pre sejbu hustosiatych osív, ako pšenica, jačmeň, kukurica, hrach, ryža, trávy, repka olejná a pod., pomocou jednoduchej výmeny výsevných valčekov. Nastavenie vhodnej dávky závisí od použitia vhodného výsevného valčeka a nastavenia jeho rýchlosti otáčania. Dávkovač DAV-3 Mistral funguje pomocou plynulej mechanickej zmeny otáčok alebo elektromotorického systému riadenia otáčok.
Predpokladom pre použitie DAV-3 MISTRAL je teda mať zabezpečený spôsob jeho pohonu:
- mechanický, pomocou vhodného variátora
- elektromotorický systém s GPS (Dá sa zabezpečiť od mnohých renomovaných svetových výrobcov)
Dávkovač je zameniteľný za doterajšie konštrukcie dávkovačov typu Mistrál alebo Kverneland Accord. Ich pripojovacie rozmery o násypku a pohon sú tiež zhodné.
Výhody DAV – 3 MISTRAL
- Menšie rozmery Ľahšia inštalácia a umiestnenie do vašich strojov
- Variabilnosť vnútorných valcov podľa potrieb klienta Možnosť do budúcna operatívne pridávať nové valčeky pre dávkovanie nových druhov osív
- Dlhšia životnosť Hviezdicový valec pracuje stále s celým svojim objemom. Tým sa predlžuje jeho životnosť.
- Možnosť kombinovať s elektromotorom a GPS Pri elektromotorickom pohone nie je potrebné náhonové kolo a zariadenie na mechanický prenos pohonu na dávkovač. Rýchlosť je zíkavaná zo systému GPS alebo radarovým zariadením.
- Pohon prostredníctvom variátora Týmto spôsobom je možné skokovitú zmenu výsevnej dávky hnojiva nahradiť/doplniť na plynulú reguláciu veľkosti výsevnej dávky.

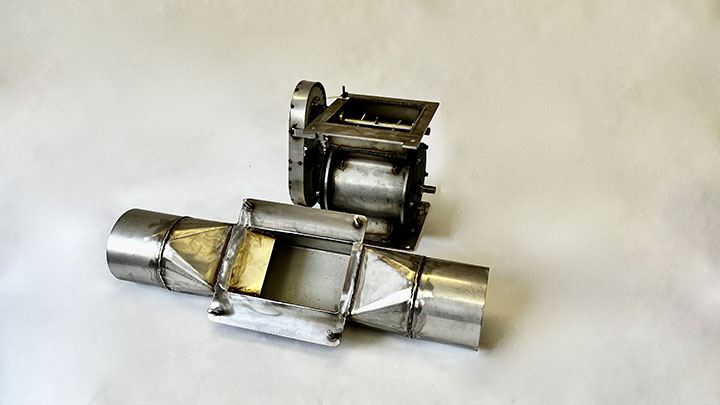

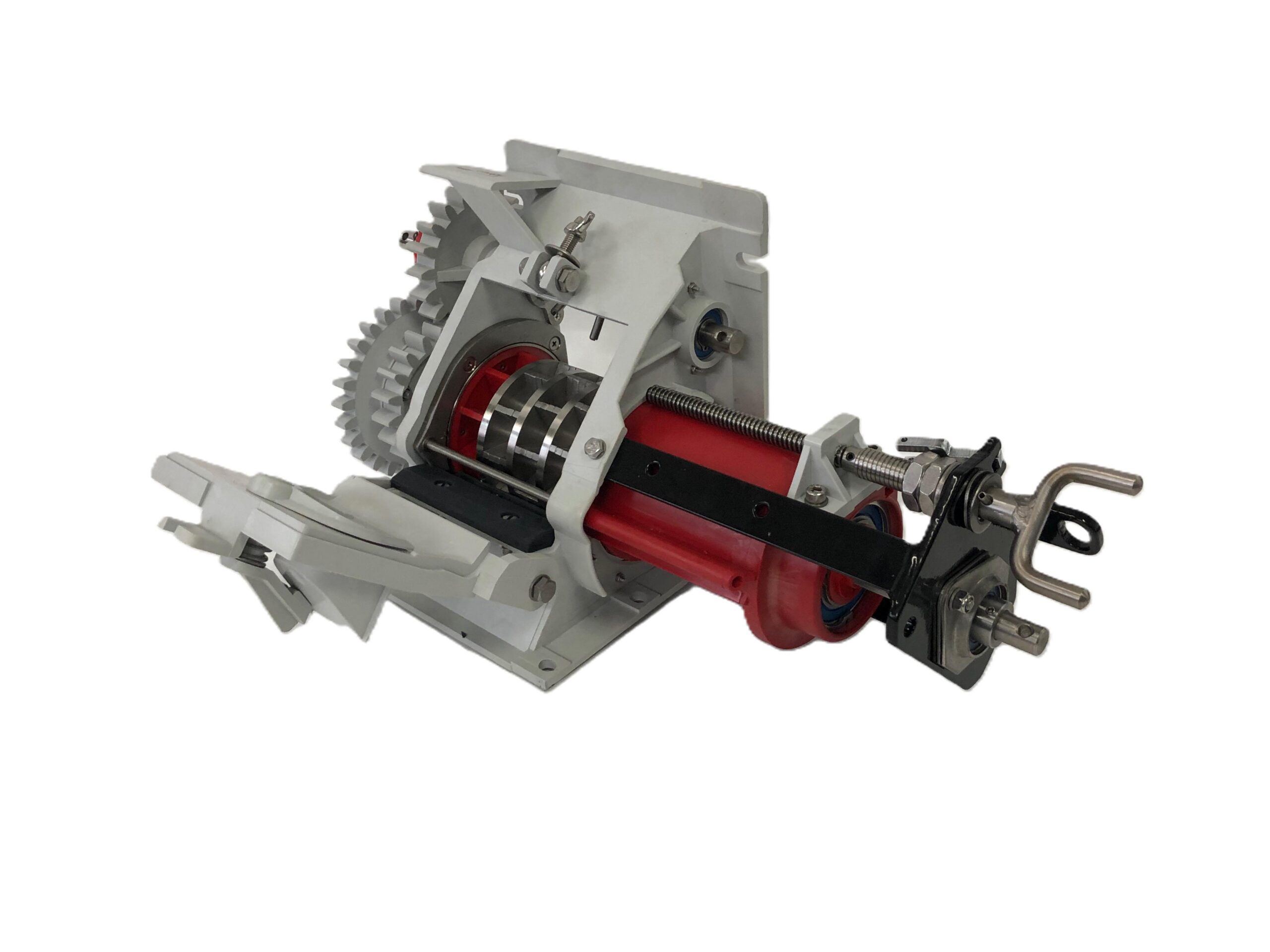

Dávkovač DAV-4 ø150
Je dávkovač s horizontálnym injekčným uzlom a je primárne určený pre dávkovanie priemyselných umelých hnojív a pelet v neobvyklých väčších dávkach – kg/ha. Dávkovací výkon je cca od 0,26 až 1,5 kg/s (aj v závislosti od použitia vhodného pneumatického dopravného potrubného systému).
Charakteristika dávkovača:
- dávkovač DAV – 4 je predovšetkým určený na dávkovanie priemyselných granulovaných a kryštalických hnojív, tiež peliet používaných v poľnohospodárstve,
- dávkovač DAV – 4 je v konštrukčnom vyhotovení pre vysoko účinnú tlakovú dopravu osiva od dávkovača po výsevné jednotky t.j. pre veľké prepravné dĺžky až cca 16 až 20 m
- dávkovacia dĺžka hviezdicového valca je tvorená pre veľkoobjemové dávky rôznych komodít,
- dopravný výkon dávkovača v štandardnom vyhotovení v rozsahu 0,26 až 1,5 kg/s hnojivá a pelet podľa druhu komodity a jej mernej hustoty
- doporučený rozsah pracovných rýchlosti otáčok 18 – 105 ot/min.
nastavovanie dávky hnojenia je možné za pomoci spojitej regulácie rýchlosti otáčok elektrického alebo mechanického pohonu dávkovača

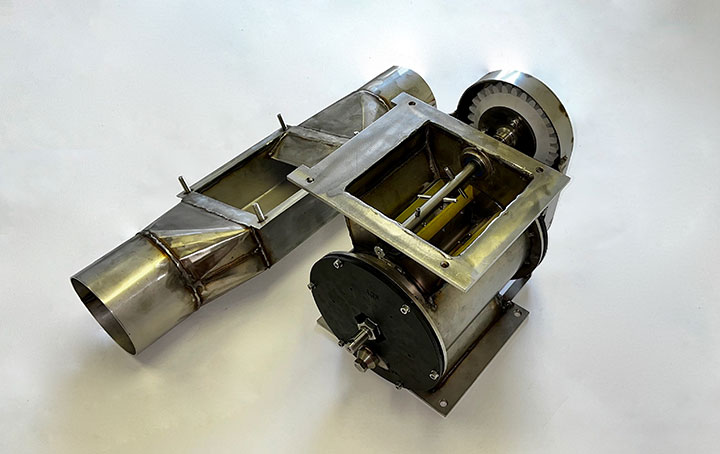

Dávkovač DAV-5 ø170
Je dávkovač s horizontálnym injekčným uzlom a je primárne určený pre dávkovanie priemyselných umelých hnojív a pelet v neobvyklých väčších dávkach – kg/ha. Dávkovací výkon je cca od 0,54 až 3,0 kg/s (aj v závislosti od použitia vhodného pneumatického dopravného potrubného systému).
Charakteristika dávkovača:
- dávkovač DAV – 5 je predovšetkým určený na
- dávkovanie priemyselných granulovaných a kryštalických hnojív, tiež peliet používaných v poľnohospodárstve,
- dávkovač DAV – 5 je v konštrukčnom vyhotovení pre vysoko účinnú tlakovú dopravu osiva od dávkovača po výsevné jednotky t.j. pre veľké prepravné dĺžky až cca 16 až 20 m
- dávkovacia dĺžka hviezdicového valca je tvorená pre veľkoobjemové dávky rôznych komodít,
- dopravný výkon dávkovača v štandardnom vyhotovení v rozsahu 0,54 až 3,0 kg/s hnojivá a pelet podľa druhu komodity a jej mernej hustoty
- doporučený rozsah pracovných rýchlosti otáčok 18 – 105 ot/min.
- nastavovanie dávky hnojenia je možné za pomoci spojitej regulácie rýchlosti otáčok elektrického alebo mechanického pohonu dávkovača

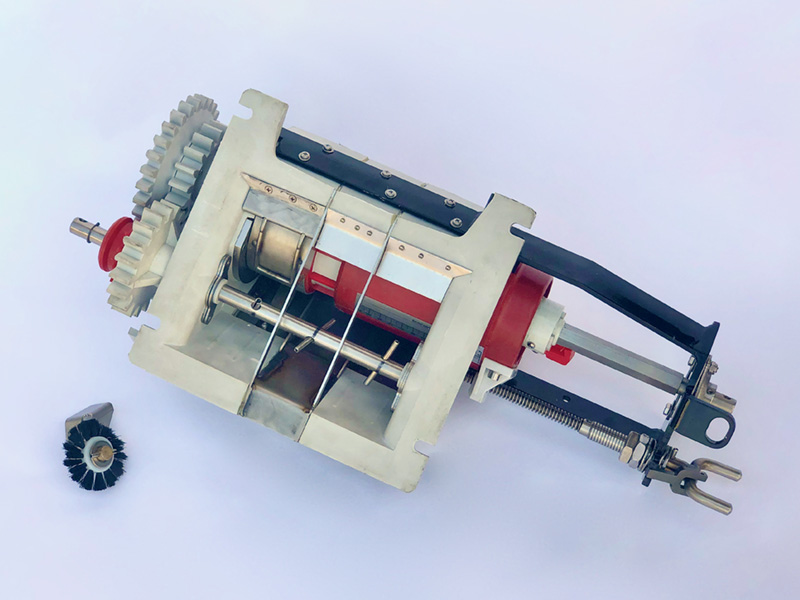

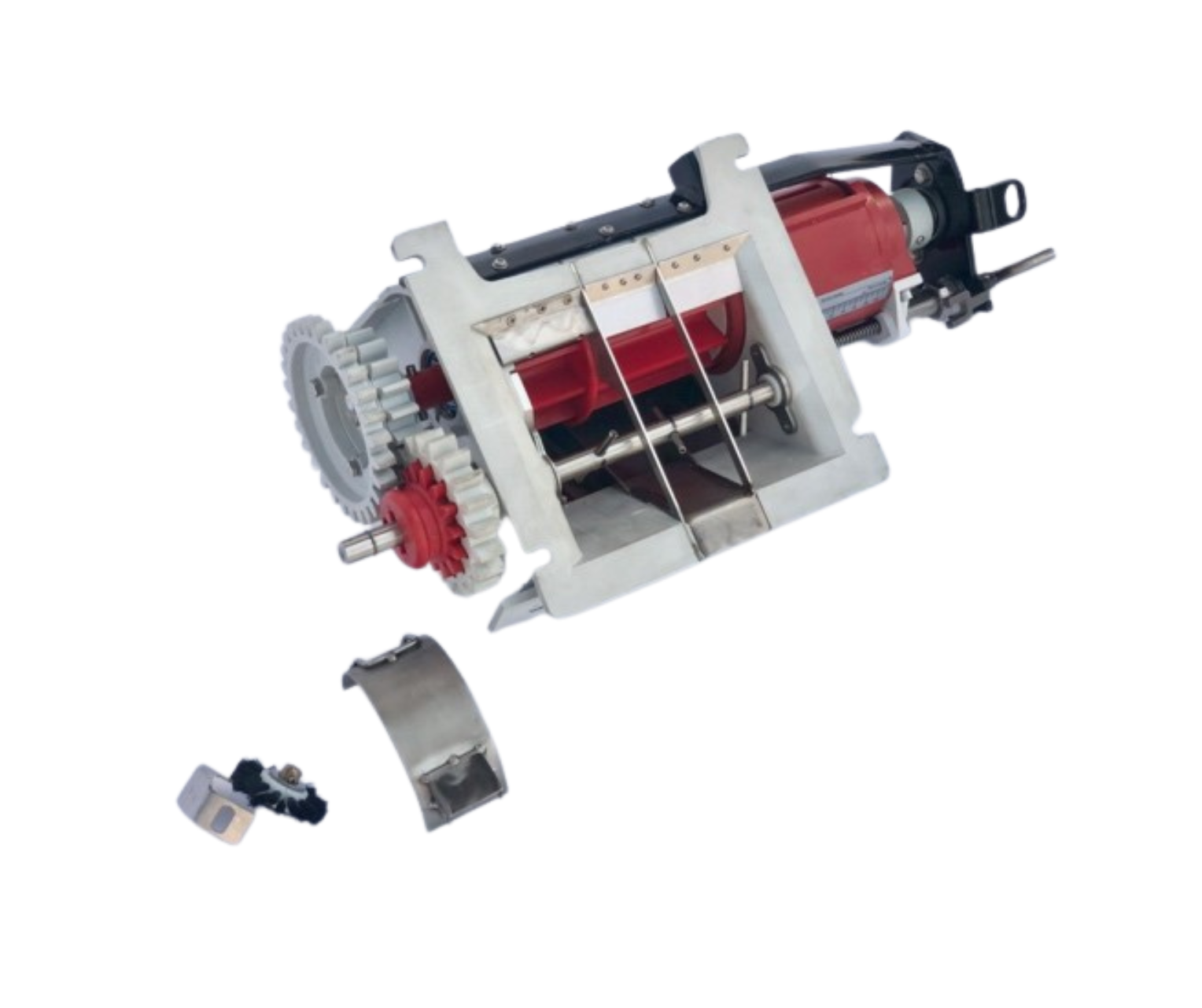

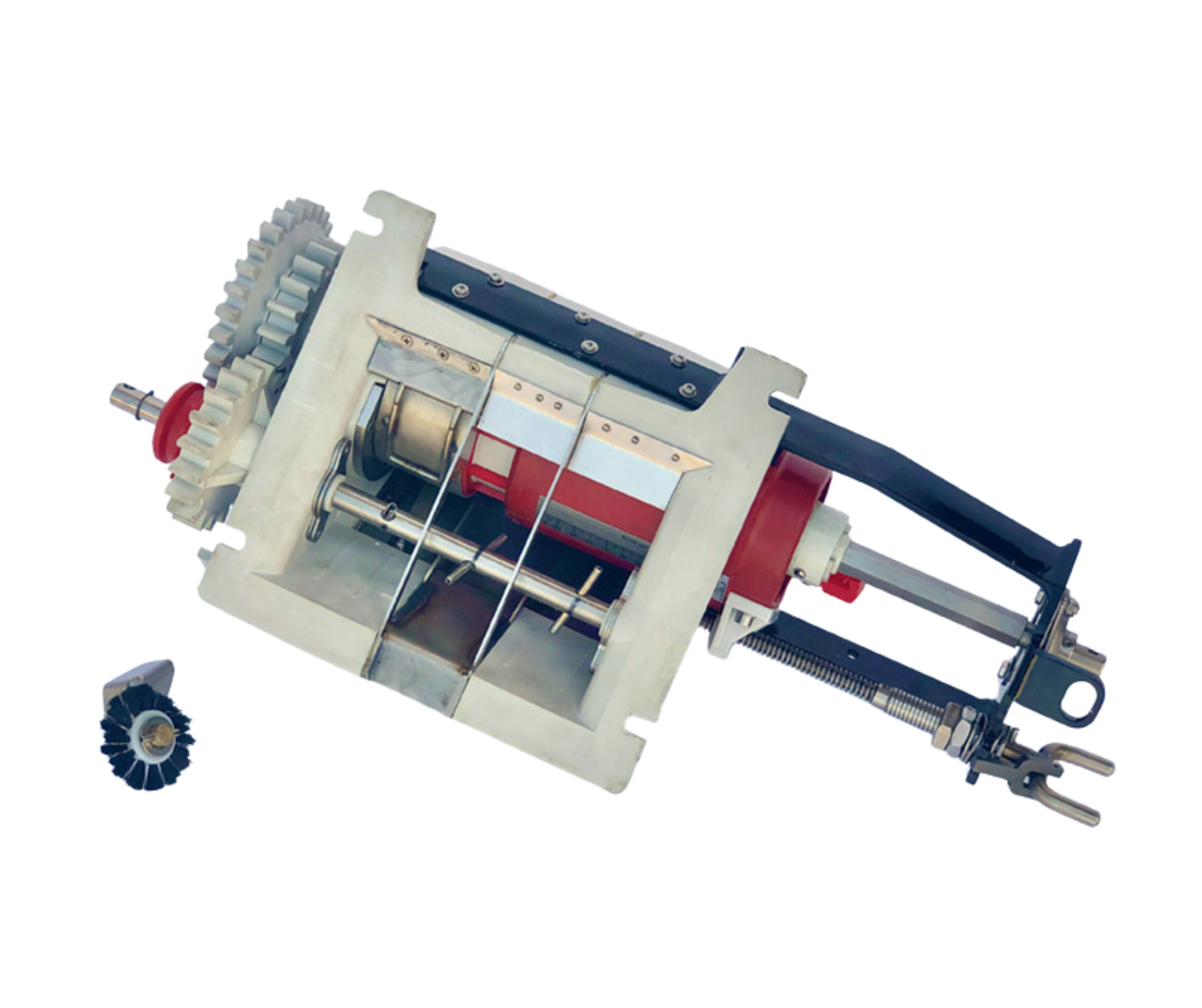

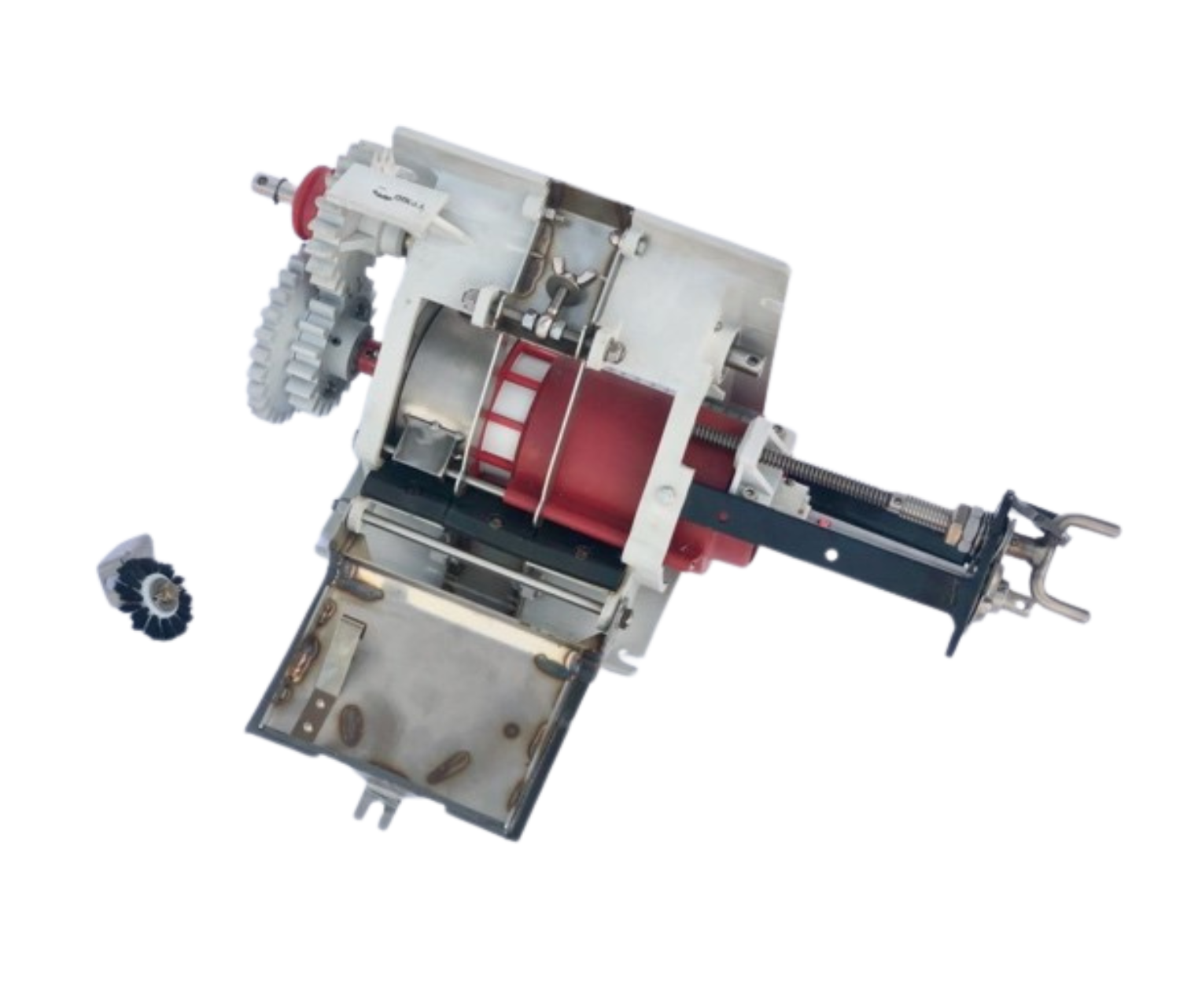

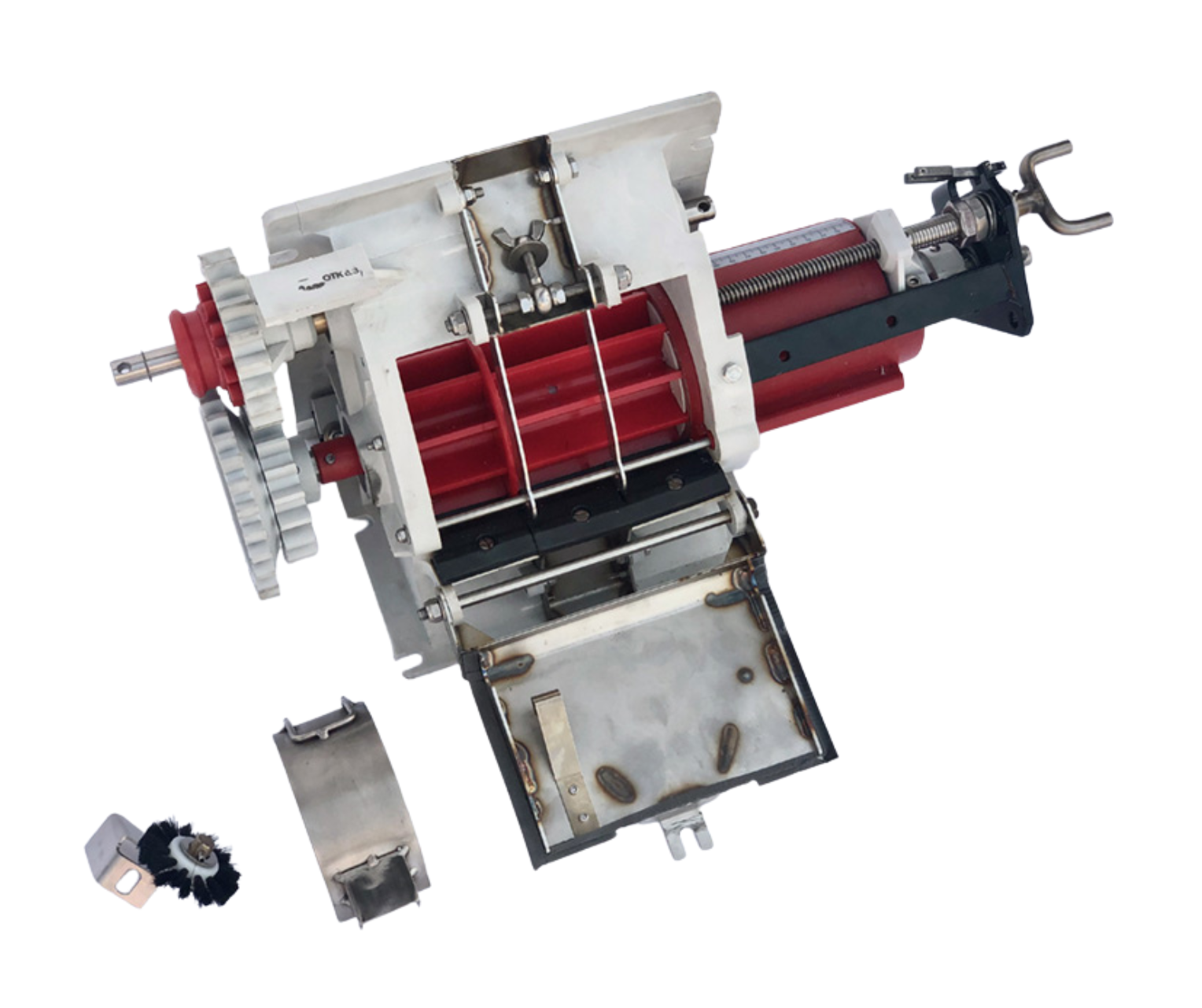

Dávkovač DAV 530 MISTRAL
| K016 |
Dávkovač DAV – 530 MISTRAL je určený na dávkovanie štandardných osív pri potrebe vyšších výsevových dávok a tiež pre špeciálne osivá, ktoré sú s nižšou hektolitrickou váhou a sú siate vo vyšších výsevných dávkach – kg/ha (sú siate so svojim rastlinným obalom napr. osivo Dinkel).
Dávkovač DAV – 530 MISTRAL umožňuje:
- jednoduché nastavovanie výsevných dávok osív v kombinácií klasického mechanického nastavovania prekrytia dávkovacích komôrok hviezdicového valca a použitím, alebo nepoužitím predĺženého hviezdicového valca
- výsev štandardných druhov hustosiatých osív s/bez použitia mikrovýsevu
- výsev väčšej výsevnej dávky osiva o cca. 46 % viac ako u turniketu štandard.
- výsev štandardných dávok osiva pri väčšej výsevnej pojazdnej rýchlosti sejačky.
Dávkovač DAV – 530 MISTRAL je možné montovať aj na pripojovacie rozmery klasických násypiek sejačiek pri použití dvoch kusov pripojovacích redukcií.
Viac informácií vieme poskytnúť na vyžiadanie.

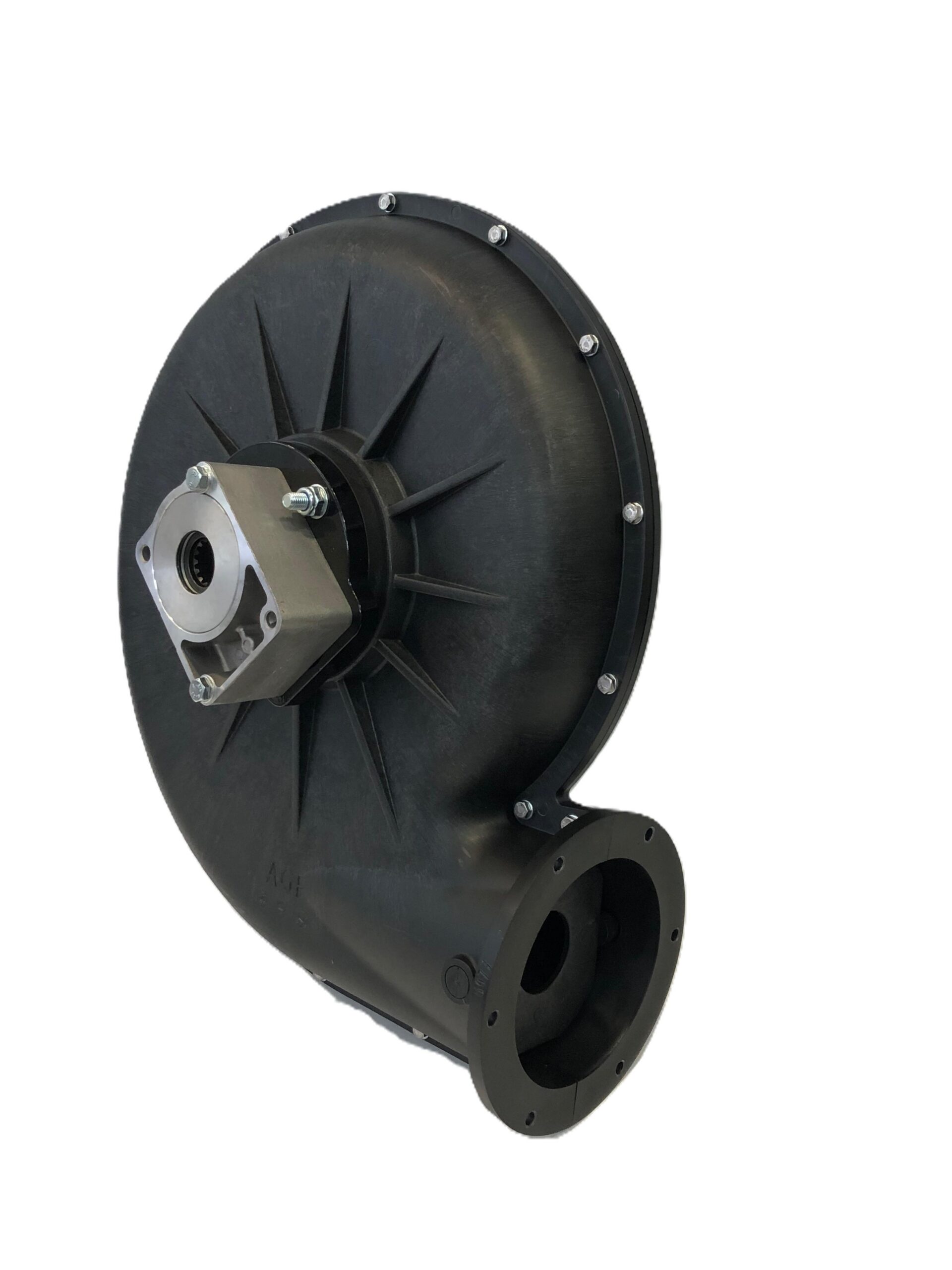

Ventilátory

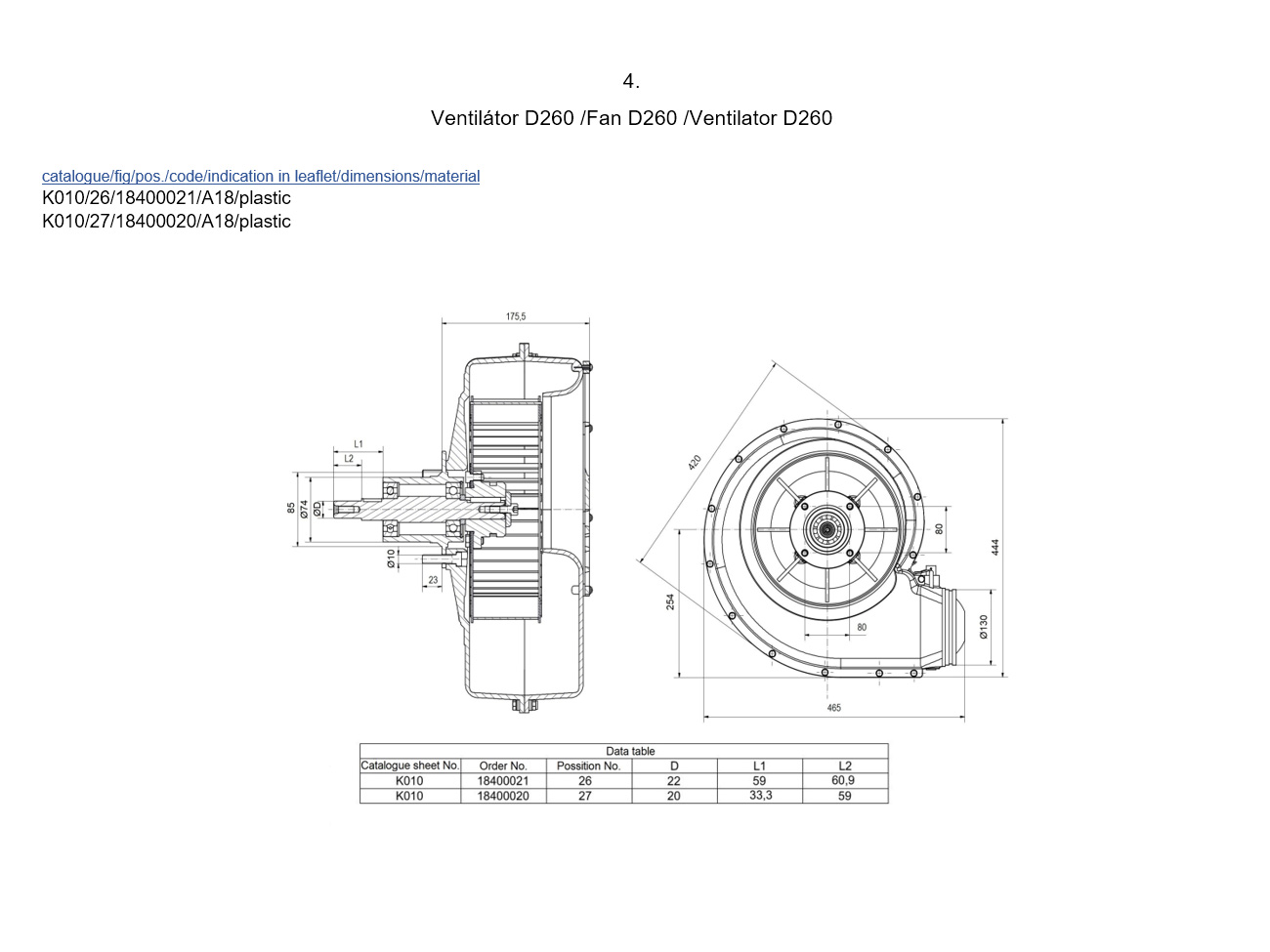

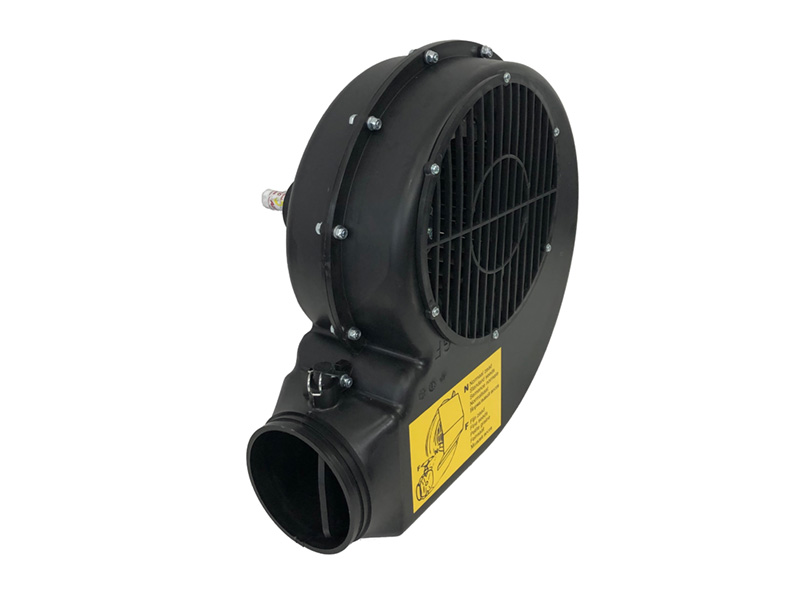

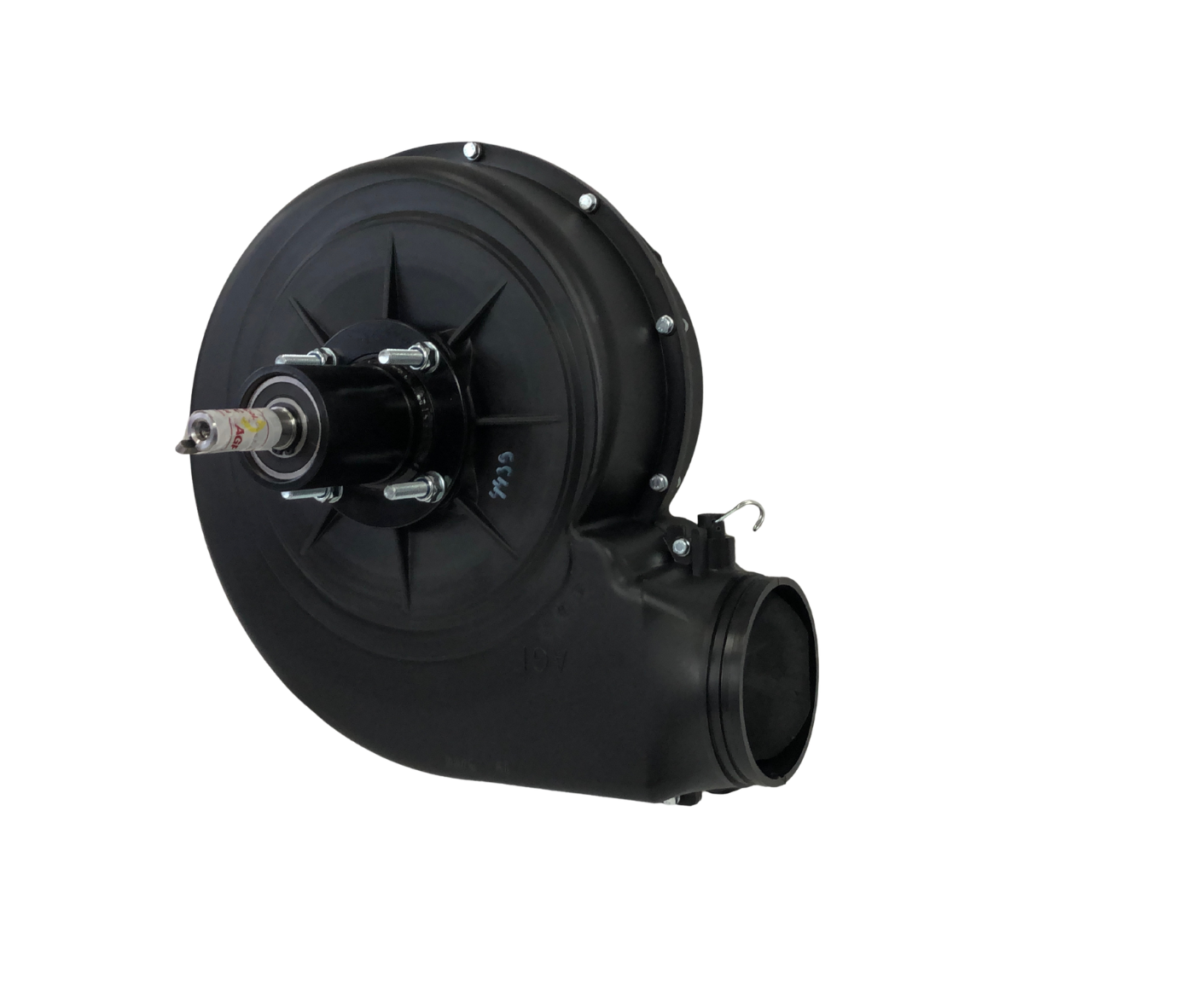

Ventilátor D260
| K010 | A18 |
Je zariadenie, ktoré vytvára prúd vzduchu potrebný na dopravu osiva alebo hnojiva zo zásobníka cez rozvodné hadice až k výsevným botkám. Označenie 260 predstavuje priemer obežného kolesa.
Hlavné funkcie ventilátora:
- vytvára prúd vzduchu pre pneumatickú dopravu osiva a hnojiva,
- zabezpečuje rovnomerné rozdelenie materiálu do všetkých výsevných riadkov,
- minimalizuje riziko upchatia dopravných hadíc,
- umožňuje presnú aplikáciu osiva a hnojiva aj pri vyšších pracovných rýchlostiach.

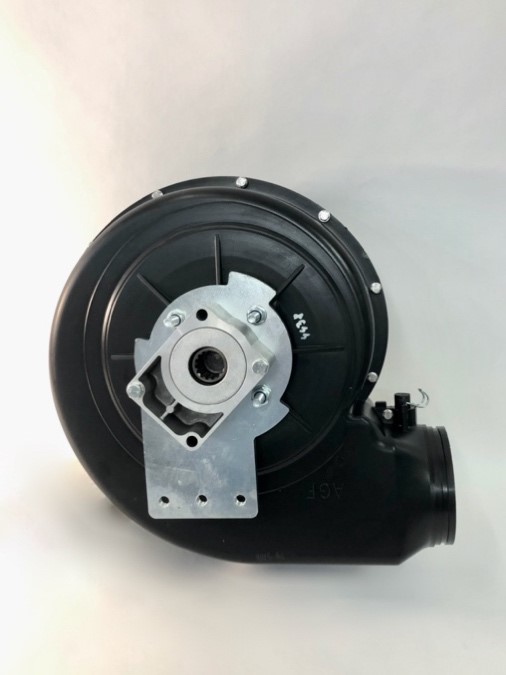

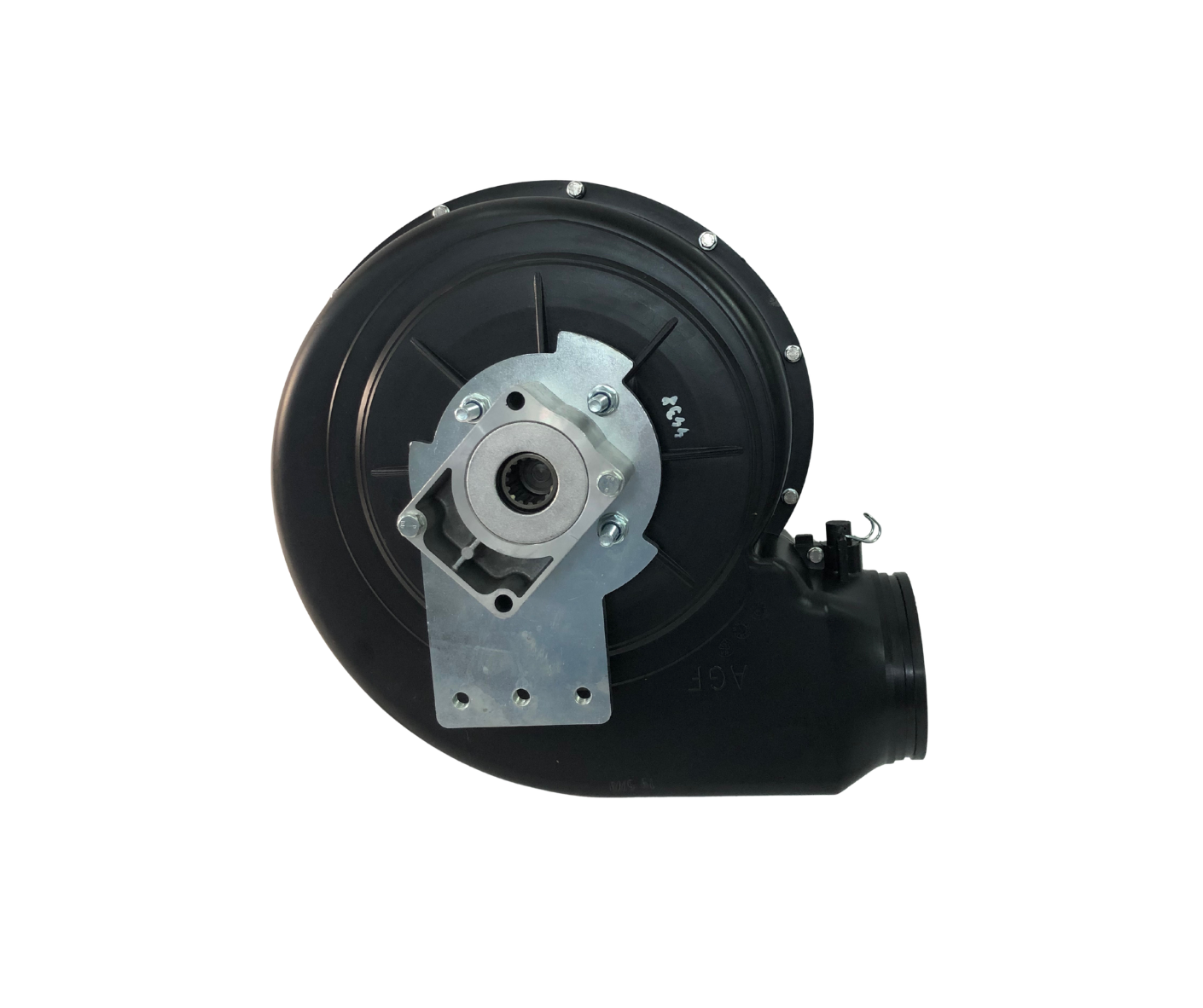

Ventilátor D260 s ložiskovou doskou
| K013 |
Ventilátor s ložiskovou doskou je určený na výrobu tlakového vzduchu v dostatočnom tlaku a množstve pre potreby poľnohospodárských pneumatických sejačiek, alebo strojov obdobného použitia. Svojou konštrukciou je prispôsobený pre priamu agregáciu s vhodným rotačným hydromotorom. Ventilátor tejto konštrukcie tvorí kompaktný rozmerovo -minimalizovaný celok, ktorý umožňuje jeho jednoduchú fixáciu o rám sejačky.
Viac informácií vieme poskytnúť na vyžiadanie.

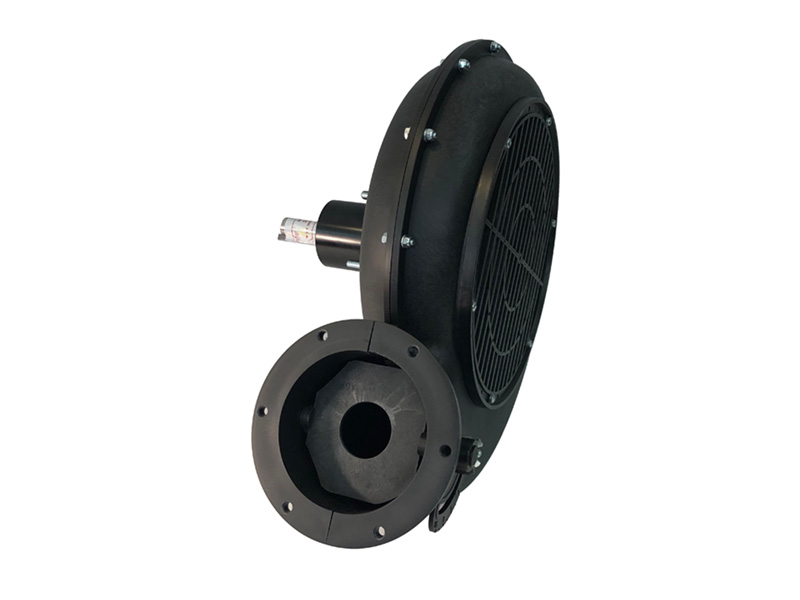

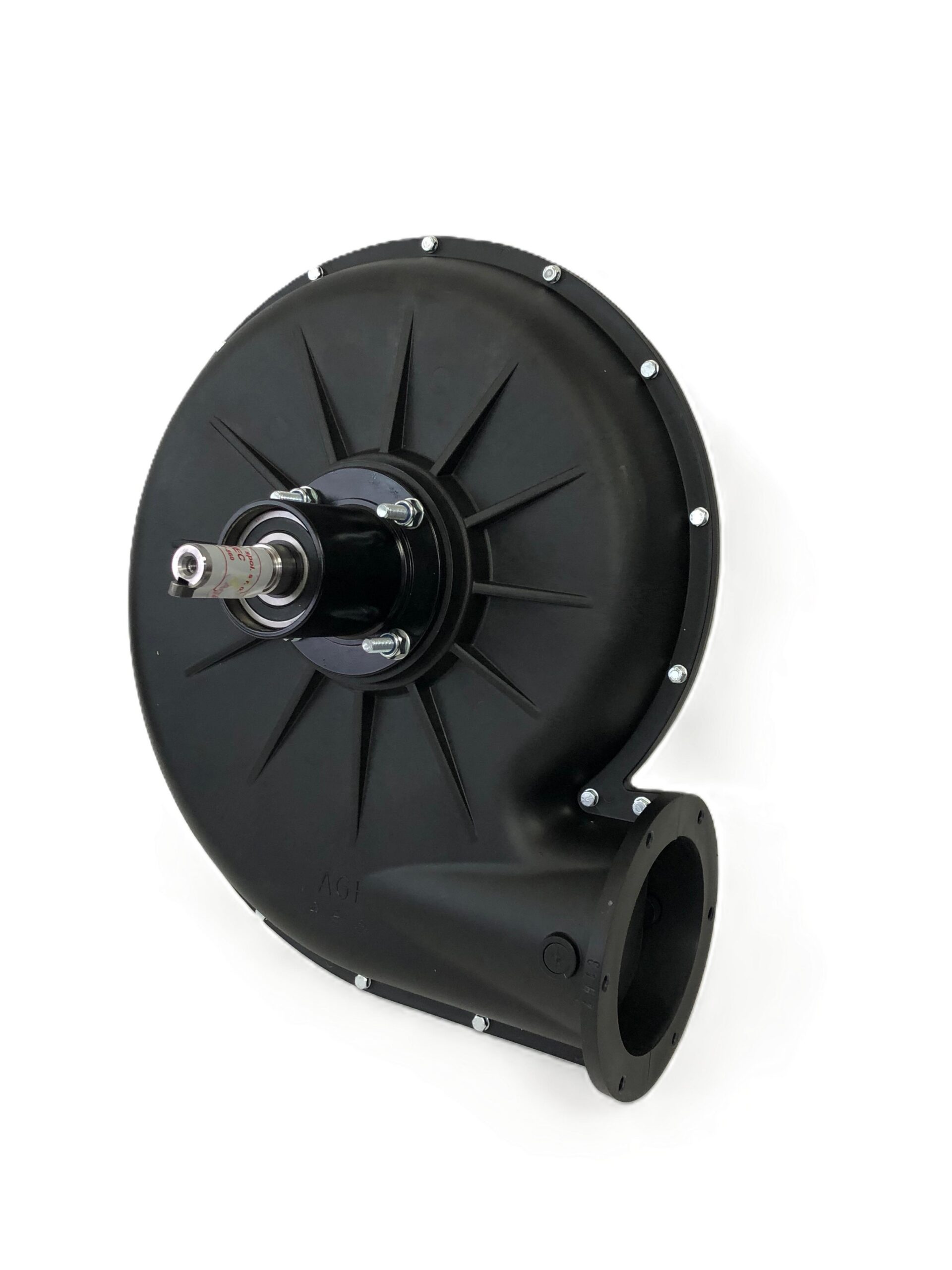

Ventilátor D320
| K011 | A18 |
Je zariadenie, ktoré vytvára prúd vzduchu potrebný na dopravu osiva alebo hnojiva zo zásobníka cez rozvodné hadice až k výsevným botkám. Označenie 320 predstavuje priemer obežného kolesa. V pneumatických sejačkách býva najčastejšie poháňaný hydraulickým motorom alebo vývodovým kardanom traktora. Doporučujeme pre sejacie stroje so šírkou záberu viac ako 4m.
Hlavné funkcie ventilátora:
- vytvára prúd vzduchu pre pneumatickú dopravu osiva a hnojiva,
- zabezpečuje rovnomerné rozdelenie materiálu do všetkých výsevných riadkov,
- minimalizuje riziko upchatia dopravných hadíc,
- umožňuje presnú aplikáciu osiva a hnojiva aj pri vyšších pracovných rýchlostiach.
Ventilátor D320 s ložiskovou doskou
| K012 |
Ventilátor s ložiskovou doskou je určený na výrobu tlakového vzduchu v dostatočnom tlaku a množstve pre potreby poľnohospodárských pneumatických sejačiek, alebo strojov obdobného použitia. Svojou konštrukciou je prispôsobený pre priamu agregáciu s vhodným rotačným hydromotorom. Ventilátor tejto konštrukcie tvorí kompaktný rozmerovo -minimalizovaný celok, ktorý umožňuje jeho jednoduchú fixáciu o rám sejačky. Doporučujeme pre sejacie stroje so šírkou záberu viac ako 4m.
Ventilátor D330
| K014 |
Je zariadenie, ktoré vytvára prúd vzduchu potrebný na dopravu osiva alebo hnojiva zo zásobníka cez rozvodné hadice až k výsevným botkám. Označenie 320 predstavuje priemer obežného kolesa. V pneumatických sejačkách býva najčastejšie poháňaný hydraulickým motorom alebo vývodovým kardanom traktora. Jedná sa o výkonnejší ventilátor oproti ventilátoru D320 až o 25 %. Doporučujeme pre sejacie stroje so šírkou záberu viac ako 4m.
Hlavné funkcie ventilátora:
- vytvára prúd vzduchu pre pneumatickú dopravu osiva a hnojiva,
- zabezpečuje rovnomerné rozdelenie materiálu do všetkých výsevných riadkov,
- minimalizuje riziko upchatia dopravných hadíc,
- umožňuje presnú aplikáciu osiva a hnojiva aj pri vyšších pracovných rýchlostiach.
Ventilátor D330 s ložiskovou doskou
| K015 |
Ventilátor s ložiskovou doskou je určený na výrobu tlakového vzduchu v dostatočnom tlaku a množstve pre potreby poľnohospodárských pneumatických sejačiek, alebo strojov obdobného použitia. Svojou konštrukciou je prispôsobený pre priamu agregáciu s vhodným rotačným hydromotorom. Ventilátor tejto konštrukcie tvorí kompaktný rozmerovo -minimalizovaný celok, ktorý umožňuje jeho jednoduchú fixáciu o rám sejačky. Jedná sa o výkonnejší ventilátor oproti ventilátoru D320 až o 25 %. Doporučujeme pre sejacie stroje so šírkou záberu viac ako 4m.
Difúzory

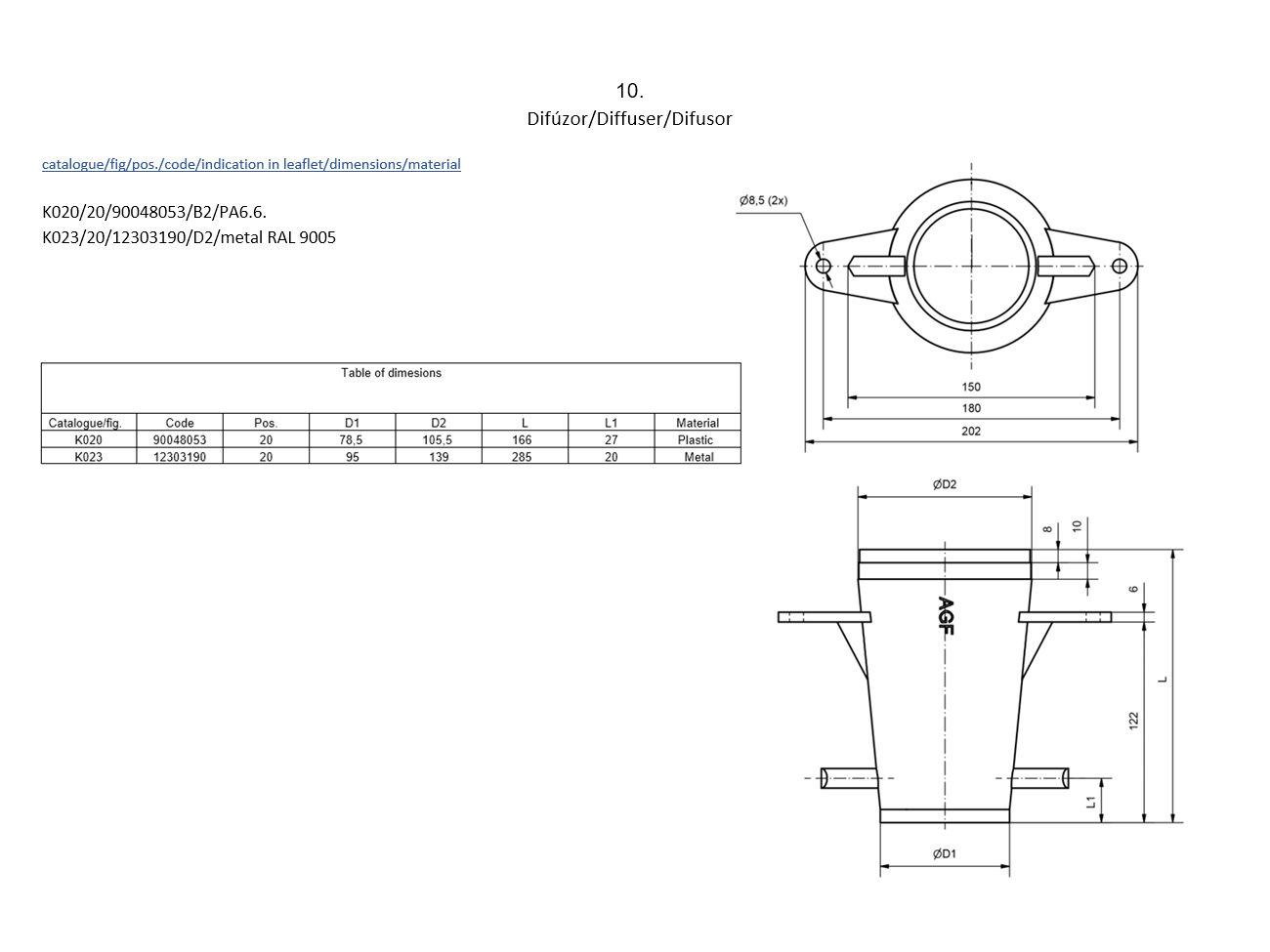

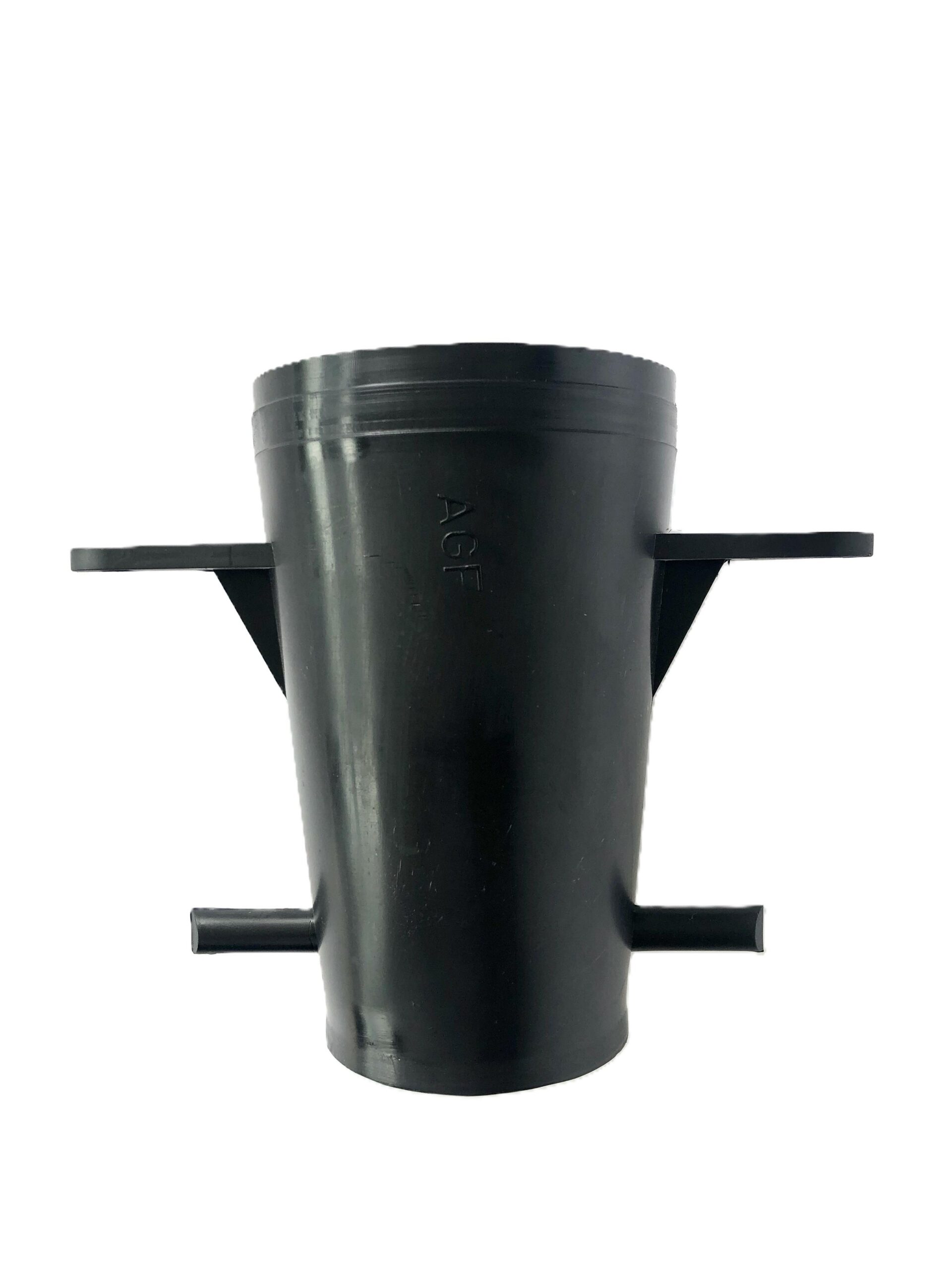

Difúzor
| K020/20 | B2 |
Je súčasť pneumatického systému, ktorý spomaľuje a usmerňuje prúd vzduchu s dopravovaným osivom alebo hnojivom pred jeho rozdelením do jednotlivých výsevných hadíc. Je umiestnený medzi ventilátorom a hlavou rozdeľovača.
Hlavné funkcie difúzora
- spomaľuje a stabilizuje prúd vzduchu,
- rovnomerne rozdeľuje vzduch s osivom alebo hnojivom,
- znižuje turbulencie v potrubí,
- zlepšuje presnosť dávkovania a rovnomernosť výsevu,
- pomáha predchádzať nerovnomernému plneniu jednotlivých hadíc.

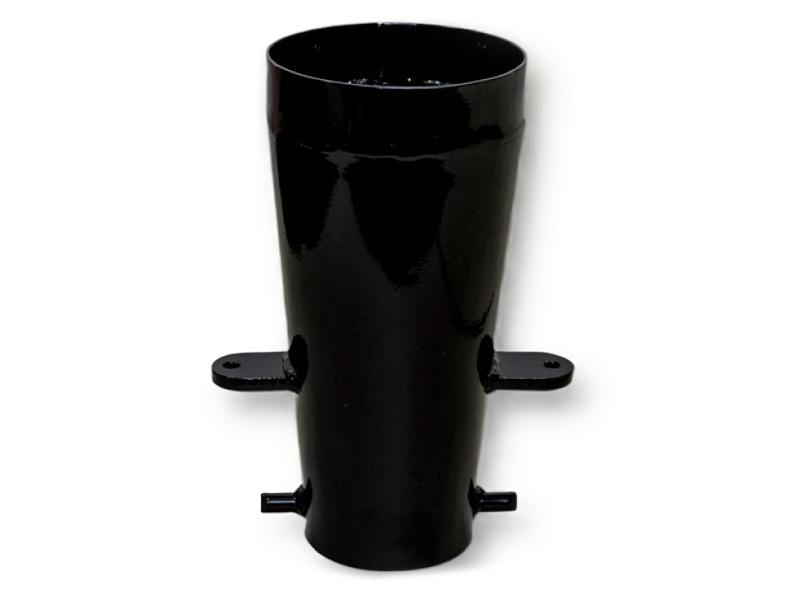

Difúzor lievik D135
| K023/30 |
Je súčasť pneumatického systému, ktorý spomaľuje a usmerňuje prúd vzduchu s dopravovaným osivom alebo hnojivom pred jeho rozdelením do jednotlivých výsevných hadíc. Je umiestnený medzi ventilátorom a hlavou rozdeľovača. Označenie D135 pre vnútorný priemer kovového difúzora-lievika.
Hlavné funkcie difúzora
- spomaľuje a stabilizuje prúd vzduchu,
- rovnomerne rozdeľuje vzduch s osivom alebo hnojivom,
- znižuje turbulencie v potrubí,
- zlepšuje presnosť dávkovania a rovnomernosť výsevu,
- pomáha predchádzať nerovnomernému plneniu jednotlivých hadíc.

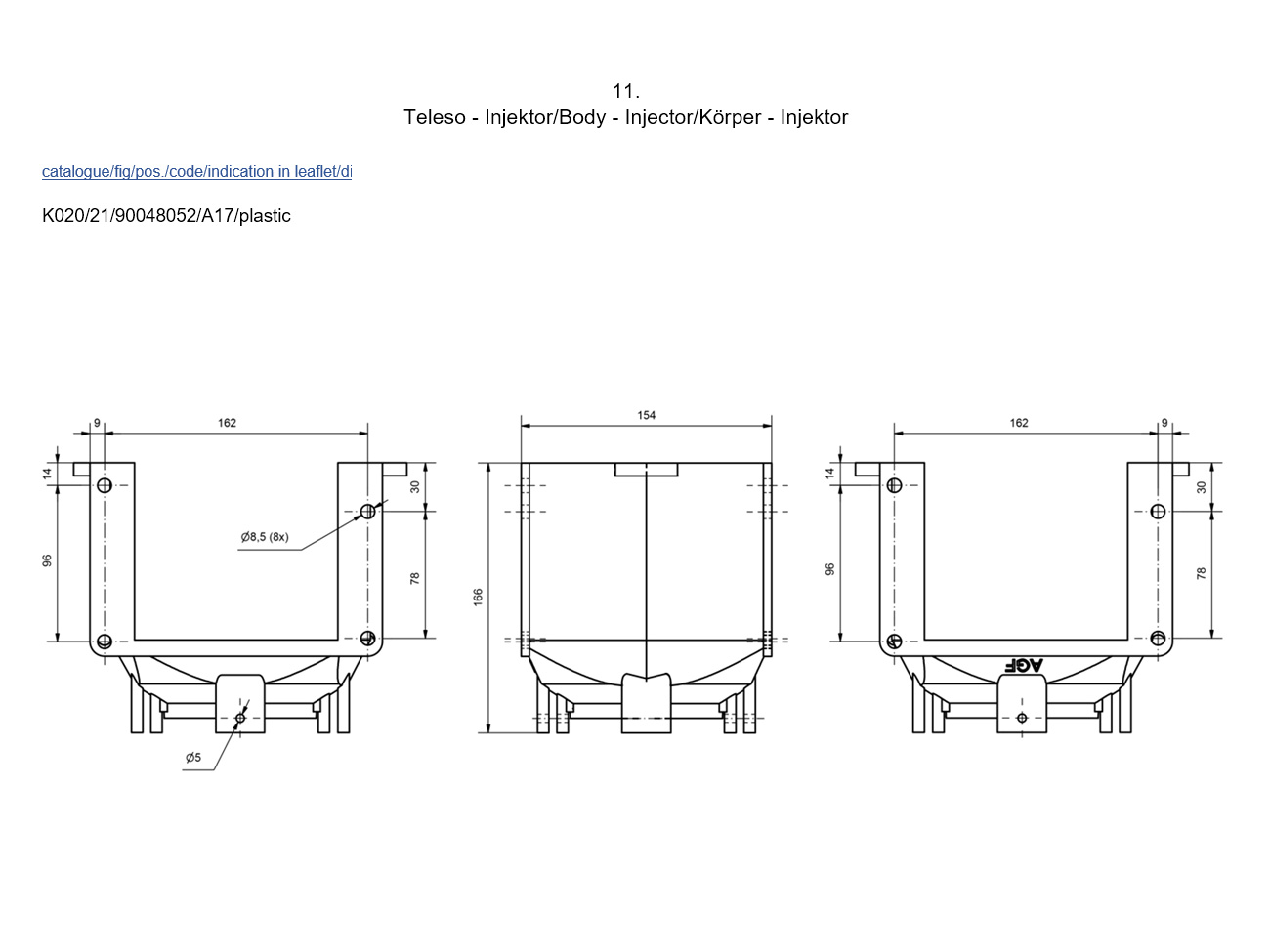

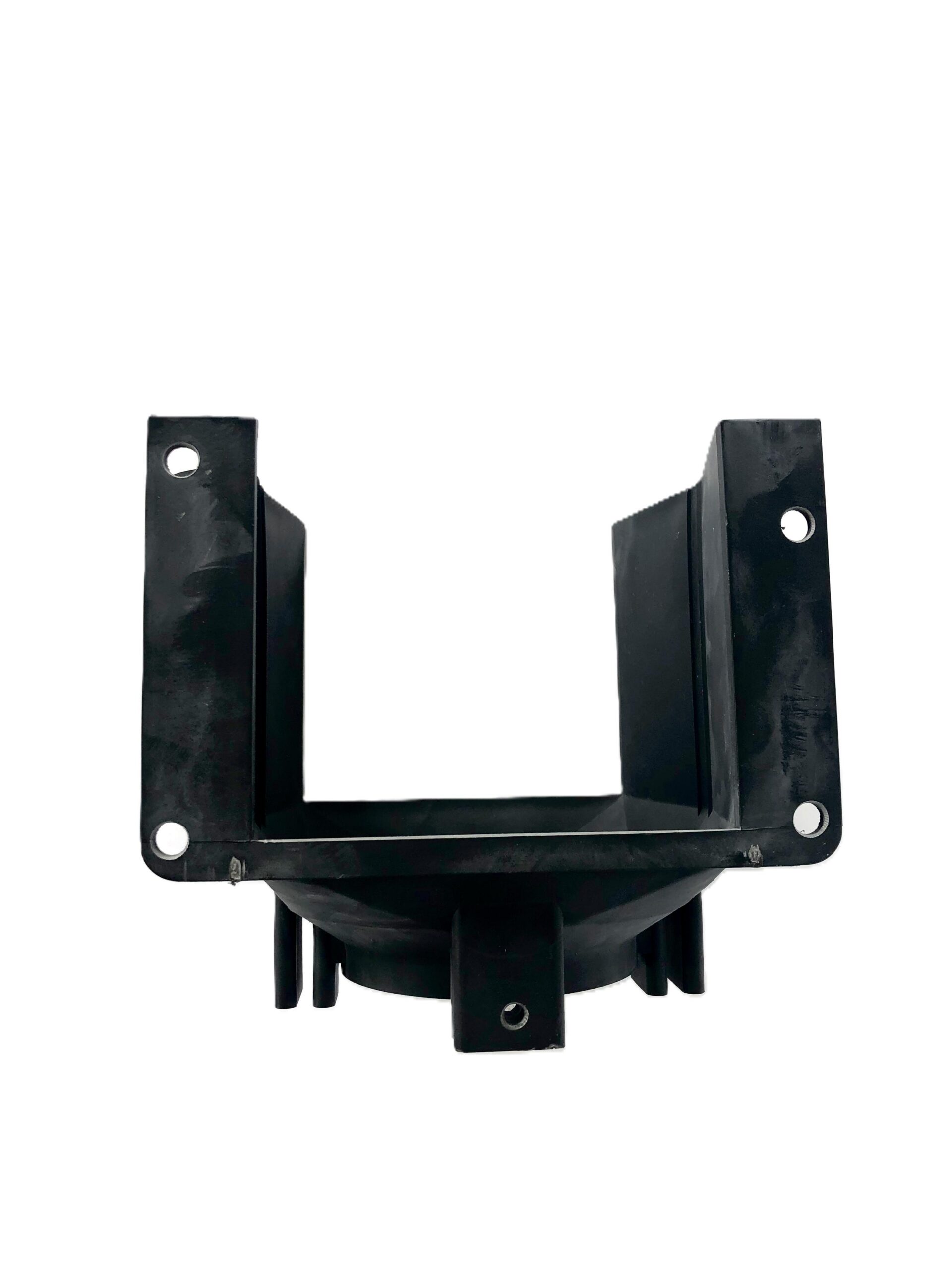

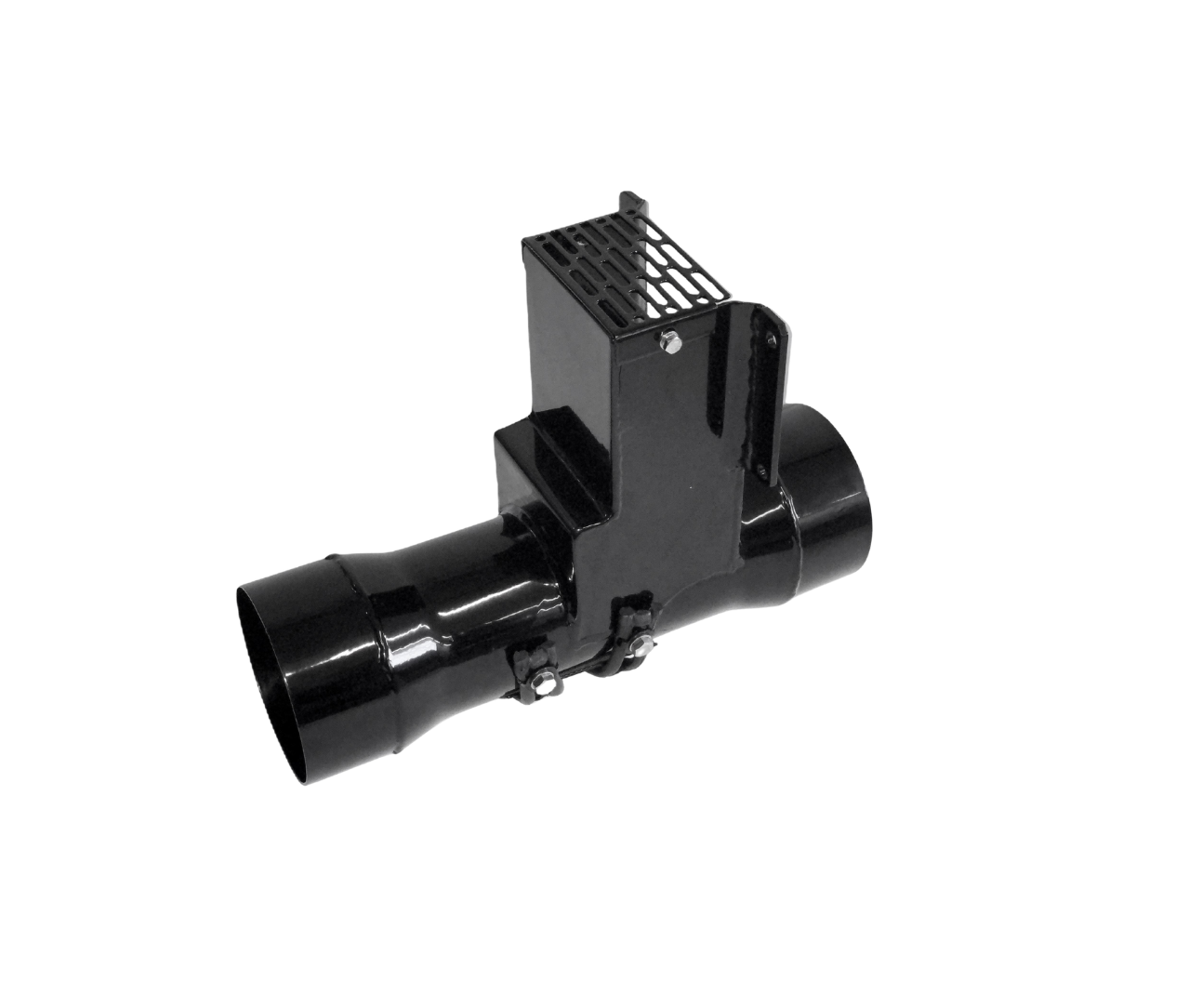

Injektor
| K020/21 | A17 |
Je zariadenie, ktoré vnáša osivo alebo hnojivo do prúdu vzduchu vytvoreného ventilátorom. Je to miesto, kde sa dávkovaný materiál zmieša so vzduchom a následne je dopravovaný potrubím k hlave rozdeľovača a výsevným botkám.
Hlavné funkcie injektora
- privádza osivo alebo hnojivo do prúdu vzduchu,
- zabezpečuje plynulý prechod materiálu do pneumatického potrubia,
- minimalizuje poškodenie osiva pri doprave,
- znižuje riziko upchávania dopravného systému.
Hadice
Hadica ø100
| K020/31 | B3 |

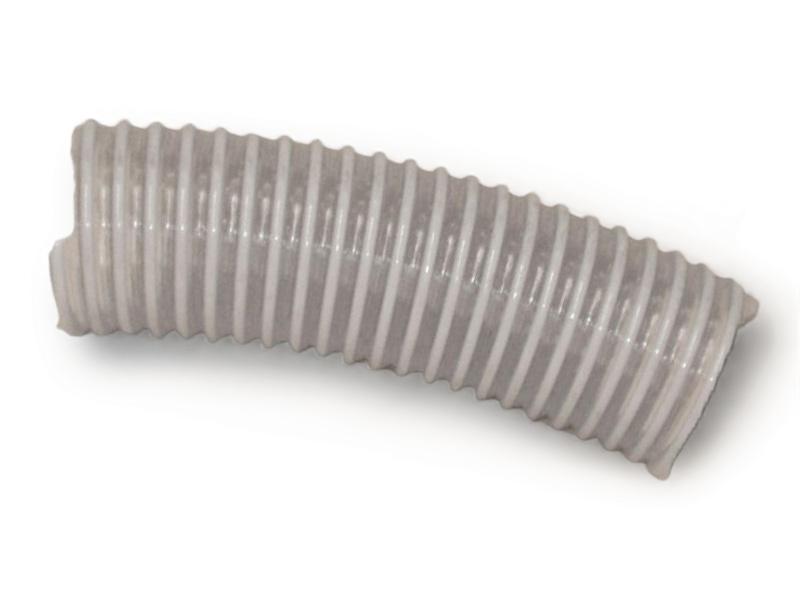

Hadica ø130
| K022/12 | C4 |

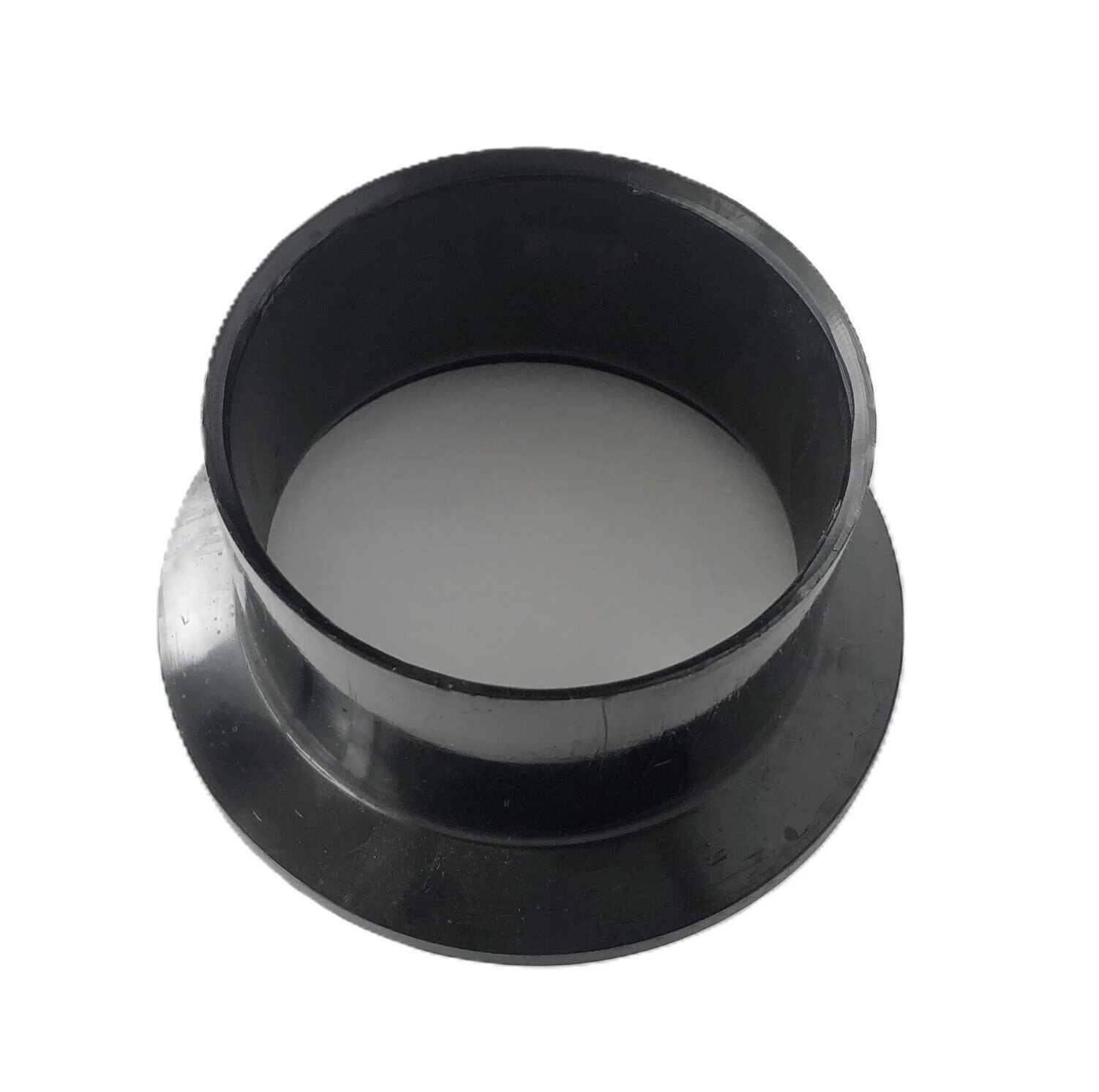

Redukcia hadice ø100
Je spojovací prvok medzi ventilátorom VEN D260 a hadicou fí 100 na rozvod vzduchu v systéme.
|
K020/32 |
A7 |

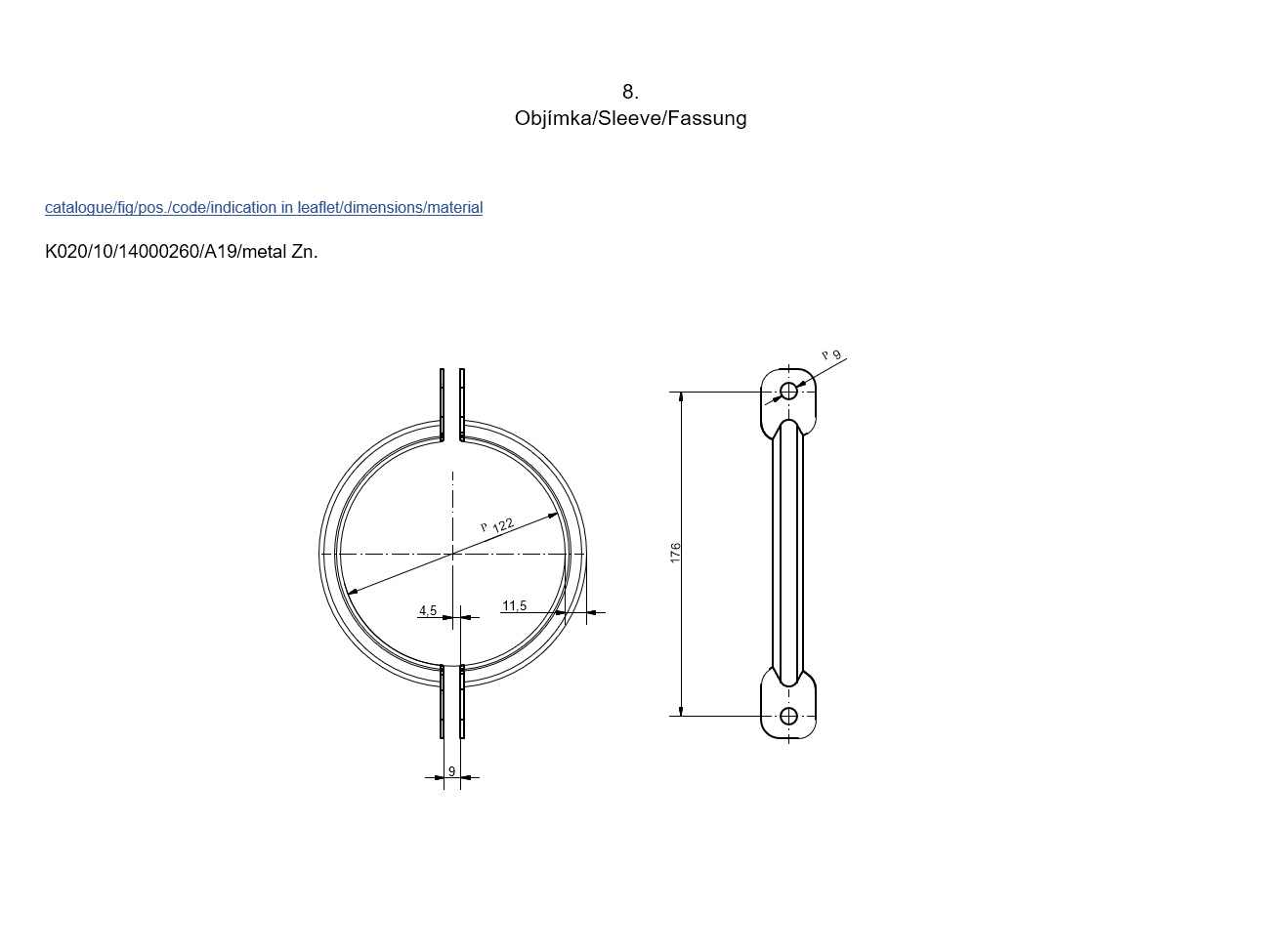

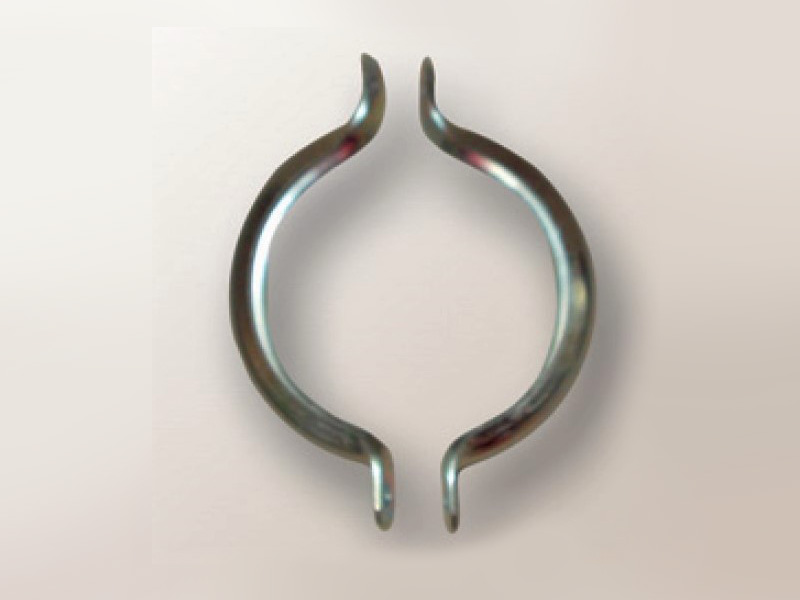

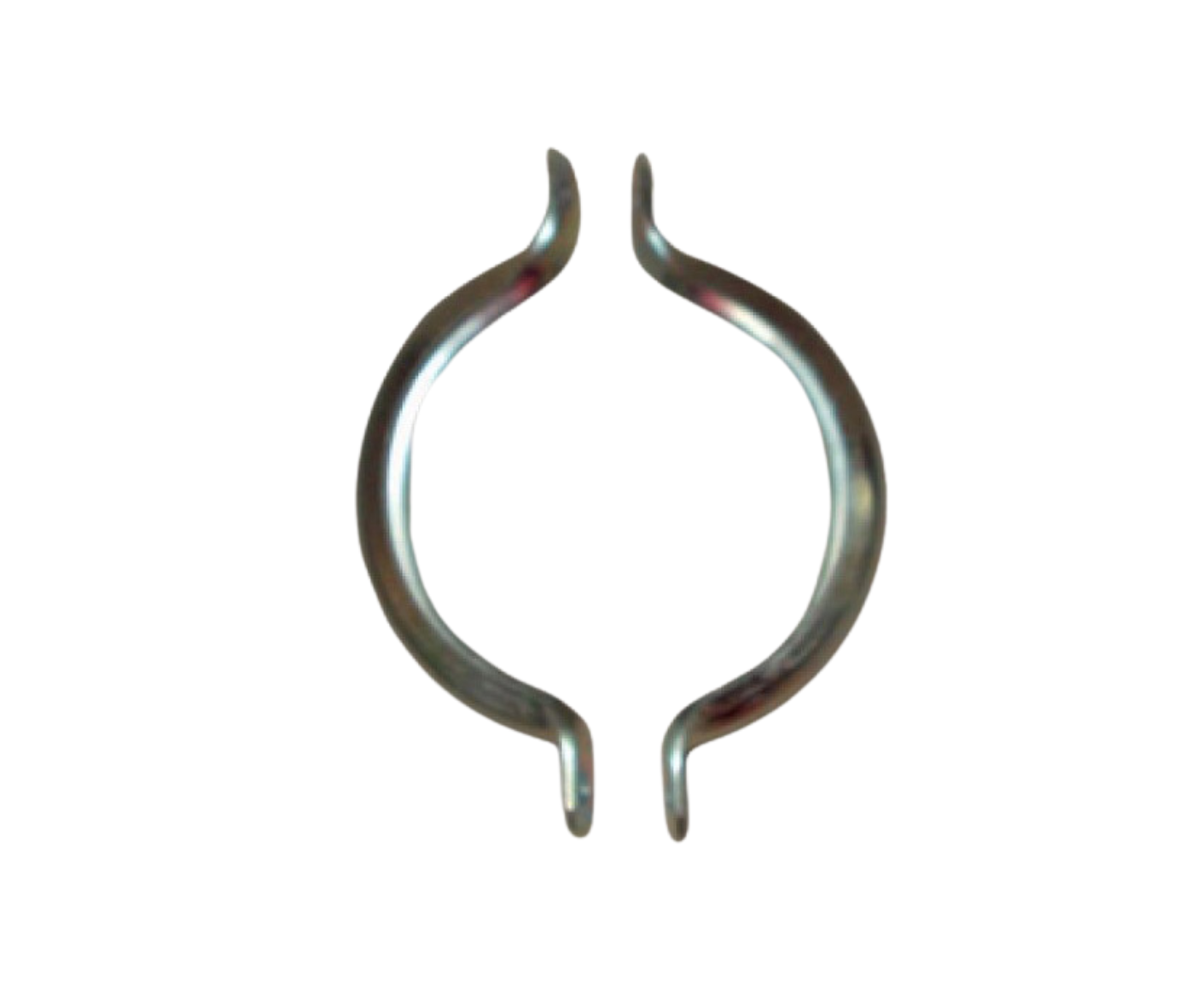

Objímka nerez A1
Používa sa ako upínací diel rozdeľovača a komína fí 106, a ventilátorom D260 a redukciou fí 100.
| K020/10 | A19 |

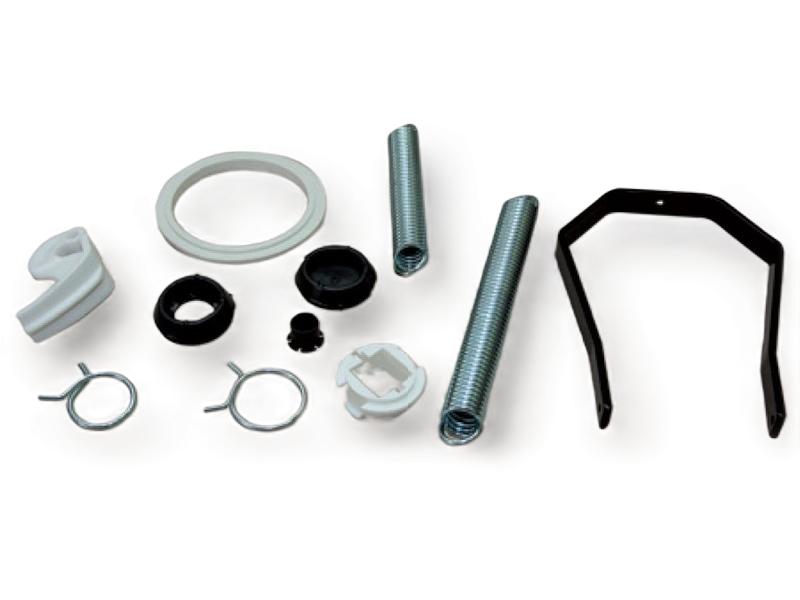

Doplnkový sortiment
spona fí 36, spona fí 42, tesnenie biele, pružina výsevu dlhá/krátka, prechodka násypky, zátka násypky, ostroha, púzdro Accord, držiak kolena, púzdro 1
| A15 |
Kolená

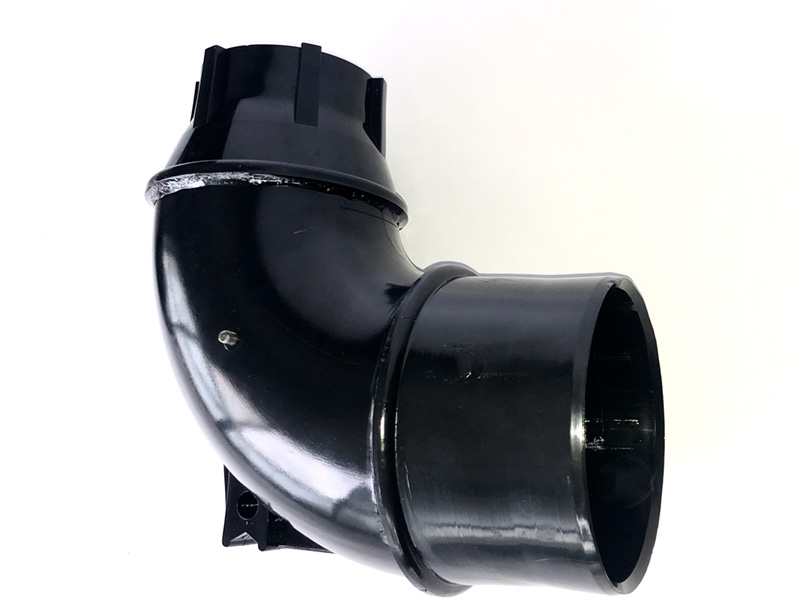

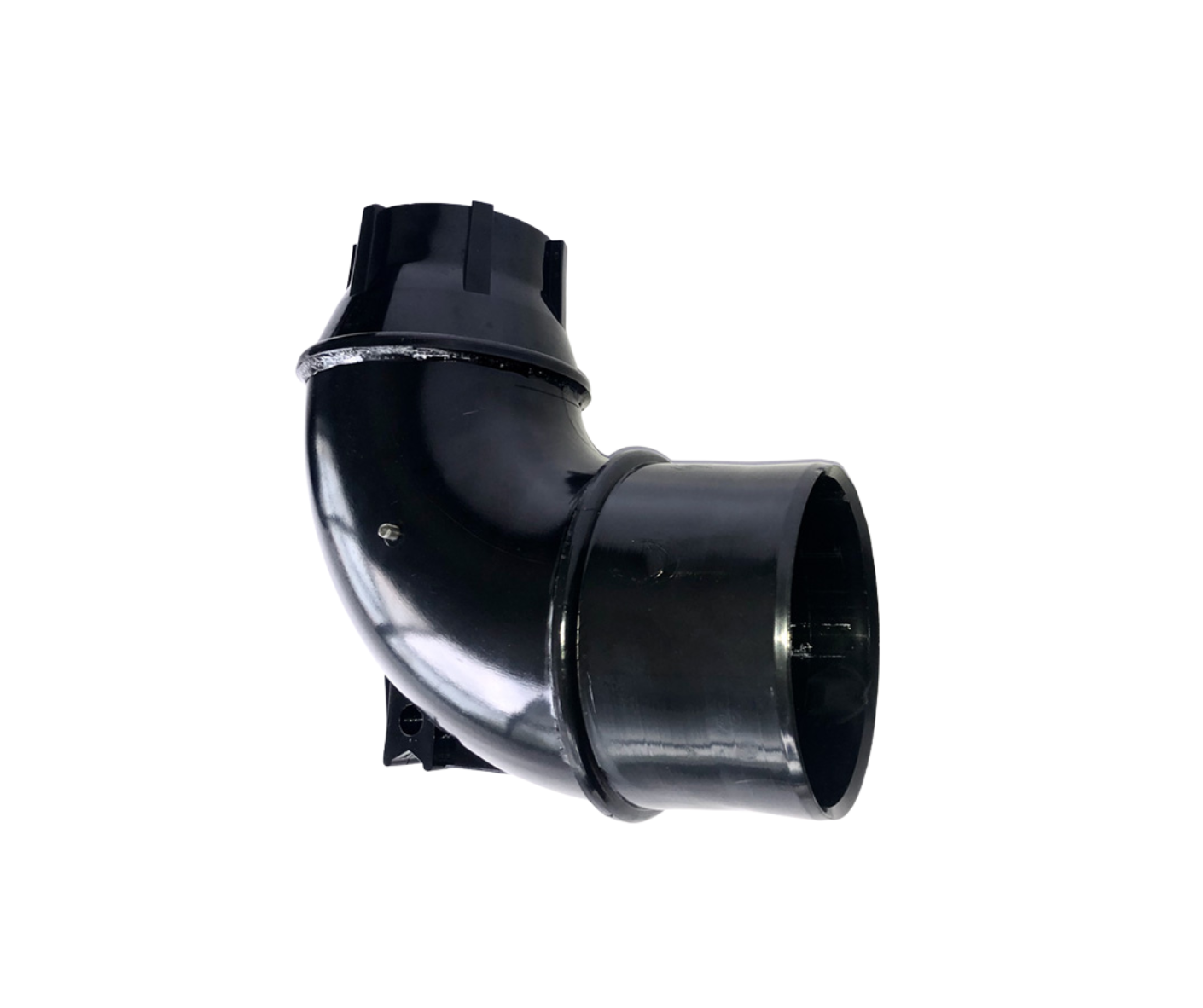

Koleno 3m ø55 plast
Hlavnou úlohou kolena v pneumatickom výsevnom systéme je zmeniť smer vedenia vzduchu a osiva/hnojiva v pneumatickom rozvode. Plastové koleno s priemerom 55 mm sa používa pre pracovný záber sejacieho stroja od 3m do 4,5m.
| K020/33 | C3 |

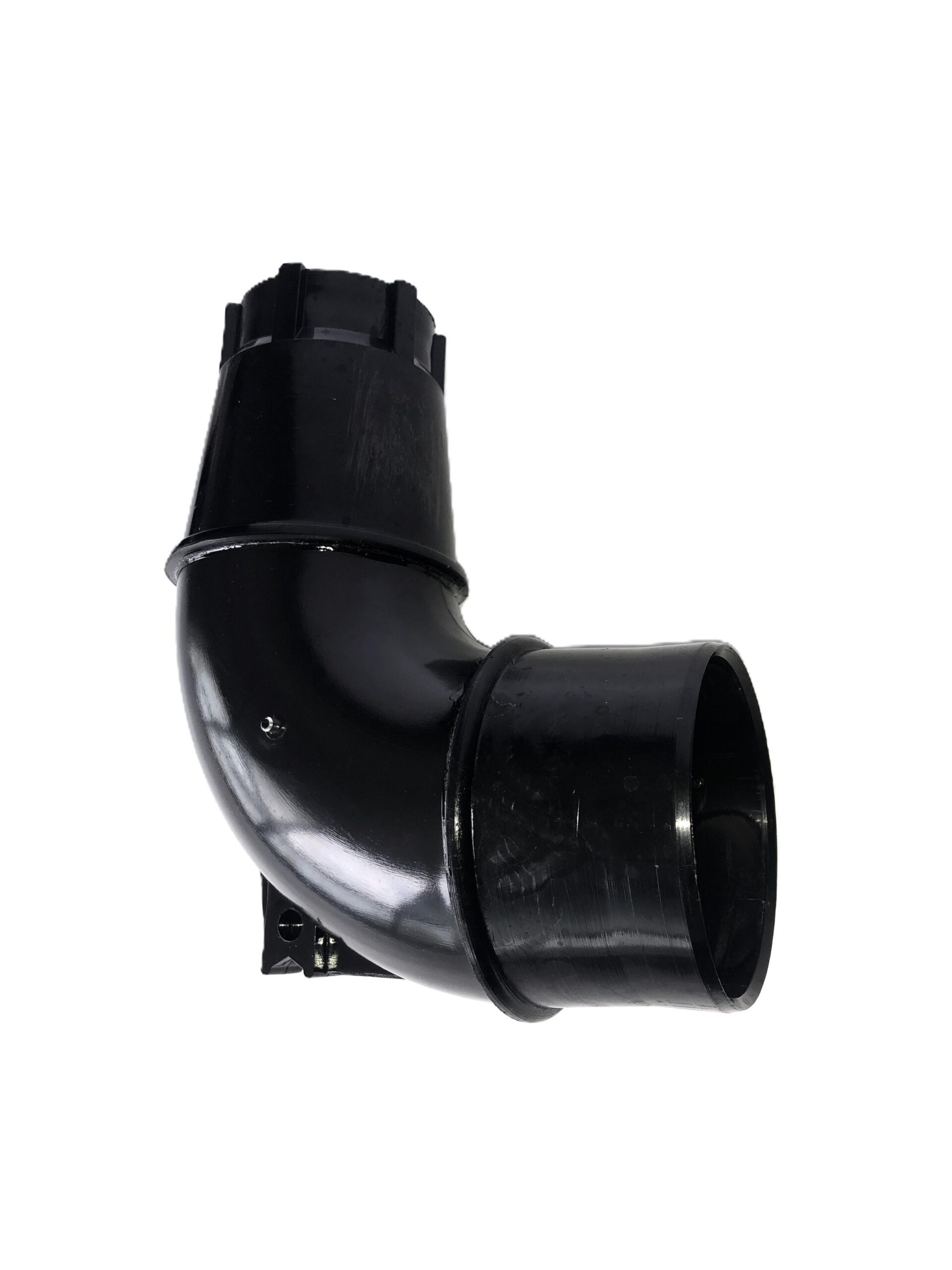

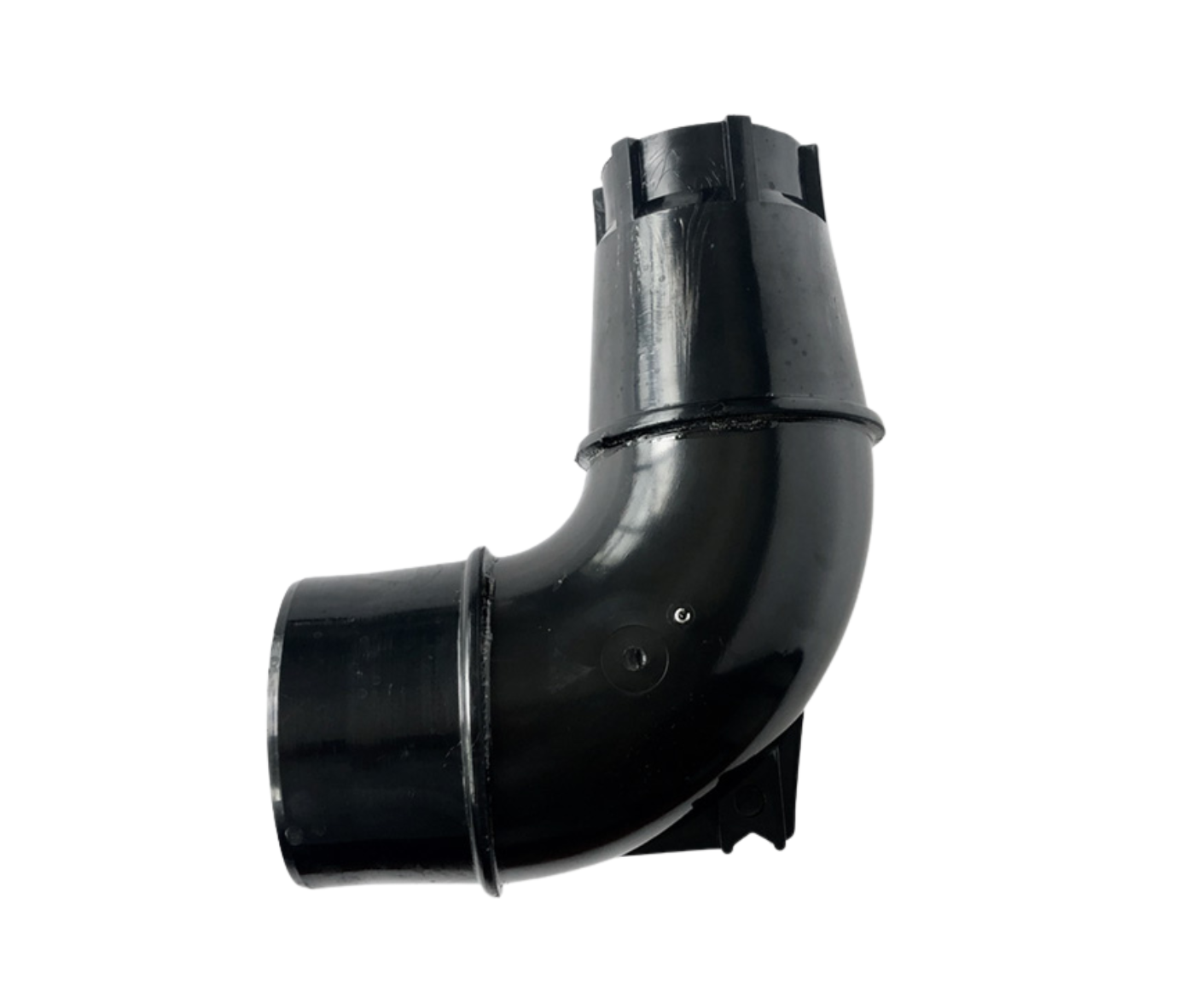

Koleno 6m ø55 plast
Hlavnou úlohou kolena v pneumatickom výsevnom systéme je zmeniť smer vedenia vzduchu a osiva/hnojiva v pneumatickom rozvode. Plastové koleno s priemerom 55 mm sa používa pre pracovný záber sejacieho stroja od 6m do 8m.
| K021/33 | B1 |
Koleno 3m ø60 plast
Hlavnou úlohou kolena v pneumatickom výsevnom systéme je zmeniť smer vedenia vzduchu a osiva/hnojiva v pneumatickom rozvode. Plastové koleno s priemerom 60 mm sa používa pre pracovný záber sejacieho stroja od 3m do 4,5m pre siatie s prihnojovaním.
| K023/33 | D4 |

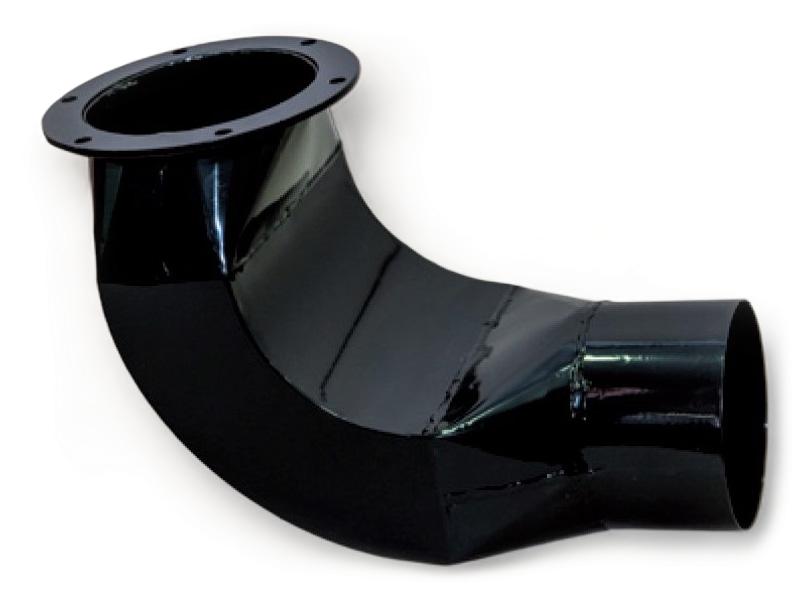

Koleno ø130 kov
Hlavnou úlohou kolena v pneumatickom výsevnom systéme je zmeniť smer vedenia vzduchu a osiva/hnojiva v pneumatickom rozvode. Kovové koleno s priemerom 130 mm sa používa pre pracovný záber sejacieho stroja od 3m do 4,5m FT systeme (násypka montovaná pred traktorom)
| K022/22 | C2 |
Dvojkoleno Ø 100 plast
Ppoužíva sa na spojenie dvoch výsevnych okruhov, pre záber stroja 6m s dvoma násypkami.
| K021/44 | A3 |
Komíny

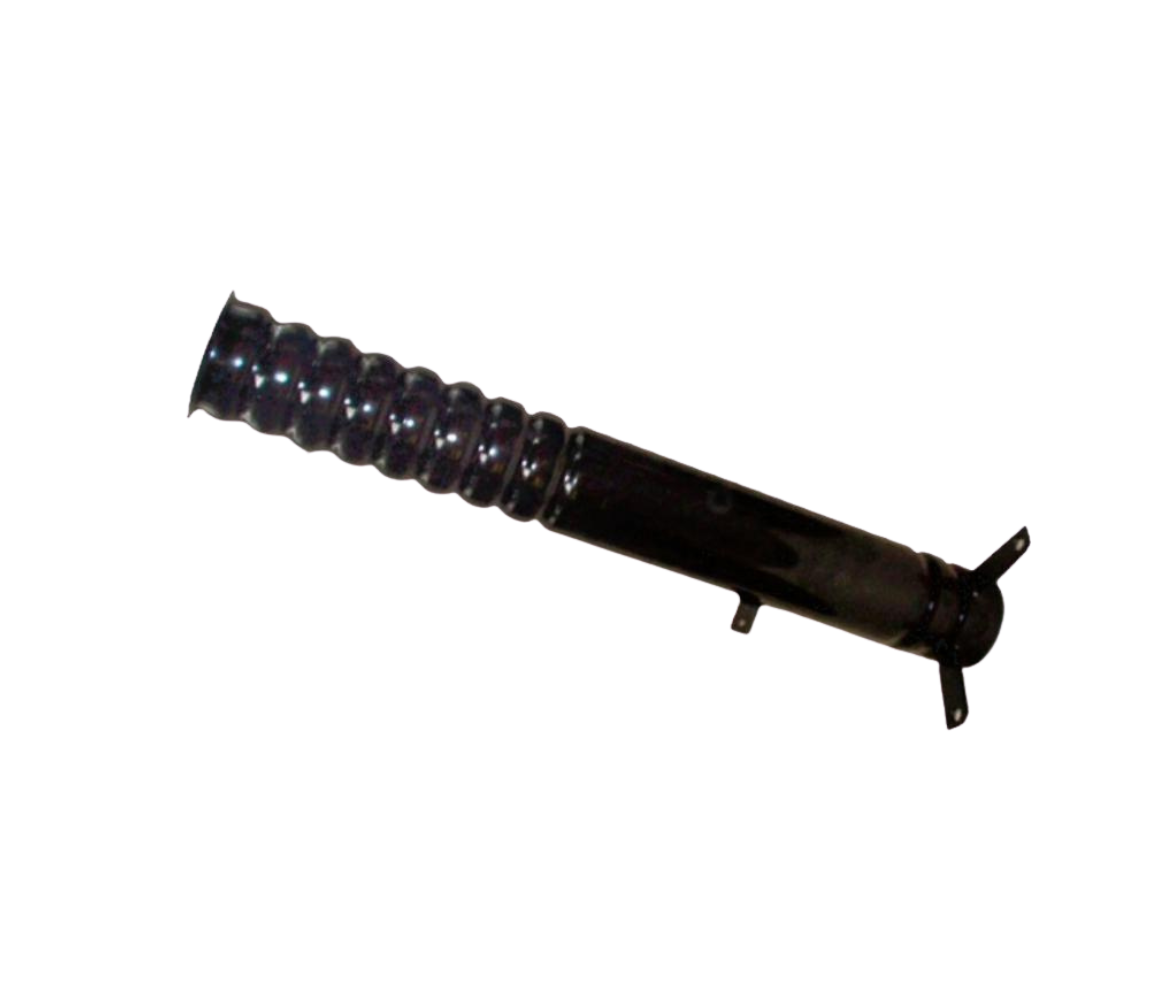

Komín Ø135 kov
Komín pod rozdeľovačom slúži na vedenie osiva alebo hnojiva z rozdeľovača smerom do výsevných hadíc. Označenie fí 135 je vnútorný rozmer komína.
| K023/15 | D3 |
Komín Ø135 kov
Komín pod rozdeľovačom slúži na vedenie osiva alebo hnojiva z rozdeľovača smerom do výsevných hadíc. Označenie fí 135 je vnútorný rozmer komína.
| K023/14 | D2 |

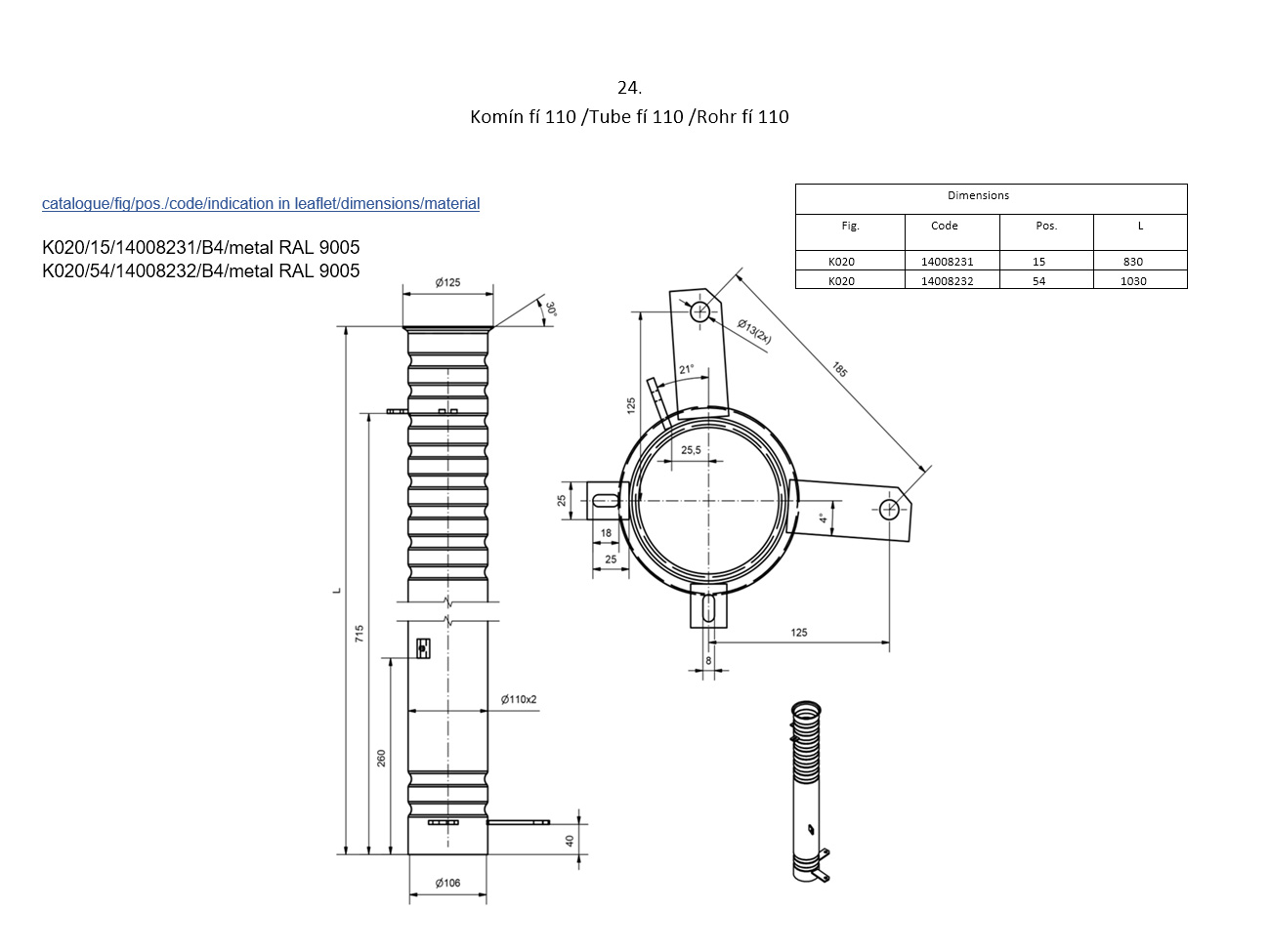

Komín Ø106 kov
Komín pod rozdeľovačom slúži na vedenie osiva alebo hnojiva z rozdeľovača smerom do výsevných hadíc. Označenie fí 106 je vnútorný rozmer komína.
| K020/15 | B4 |

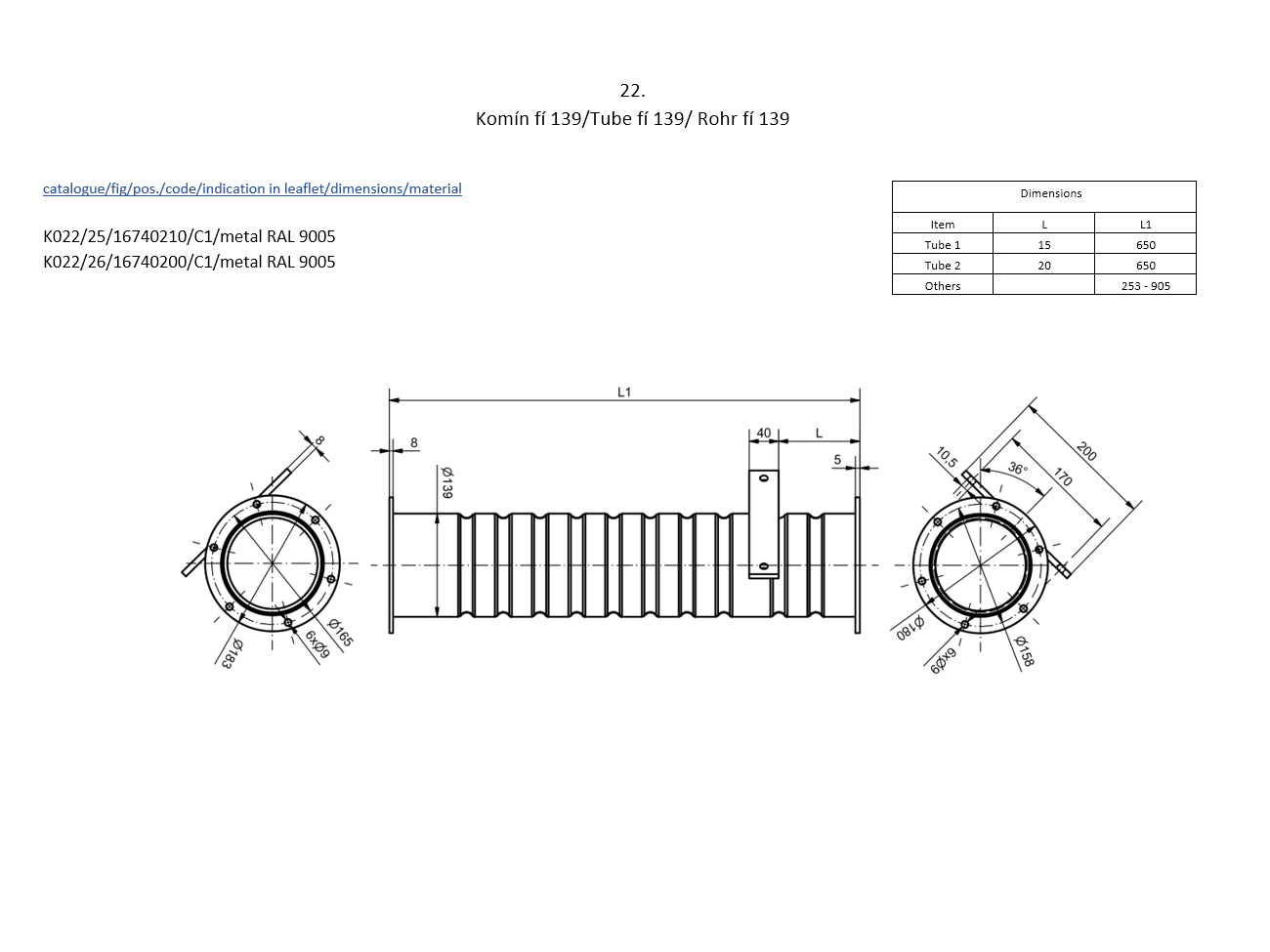

Komín Ø135 kov
Komín pod rozdeľovačom slúži na vedenie osiva alebo hnojiva z rozdeľovača smerom do výsevných hadíc. Označenie fí 135 je vnútorný rozmer komína.
| K022/26 | C1 |

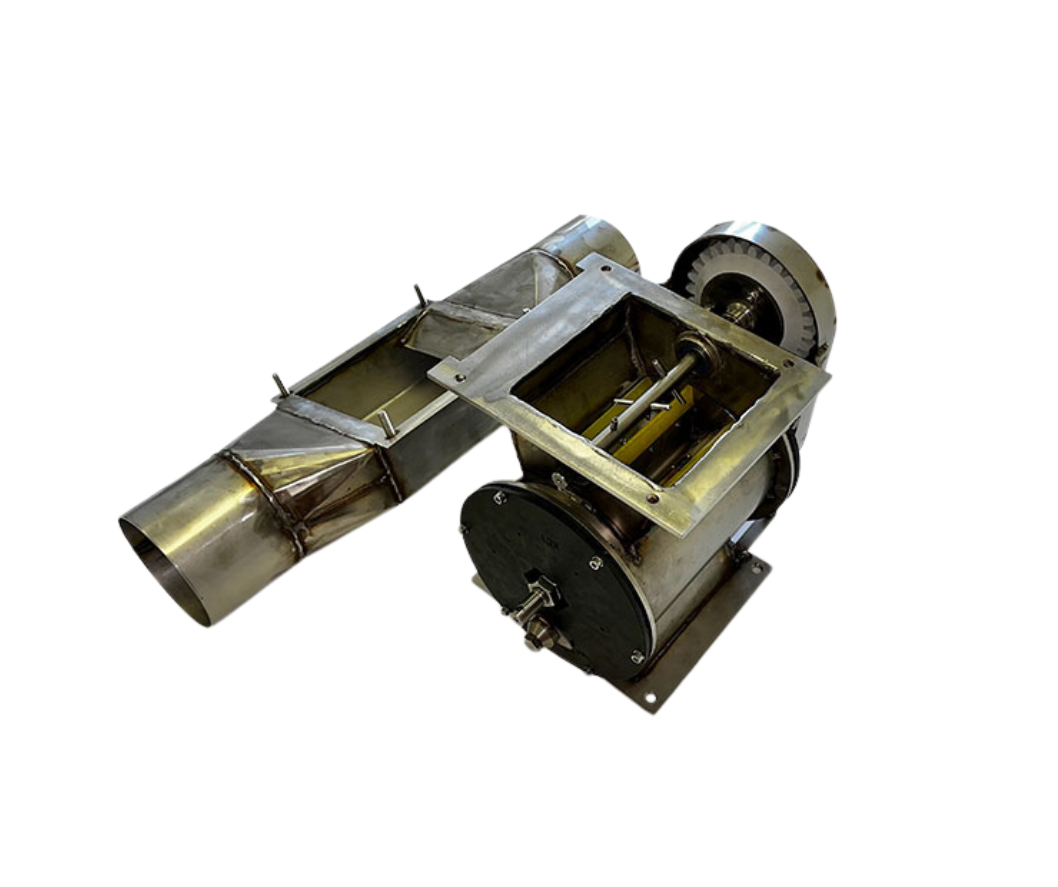

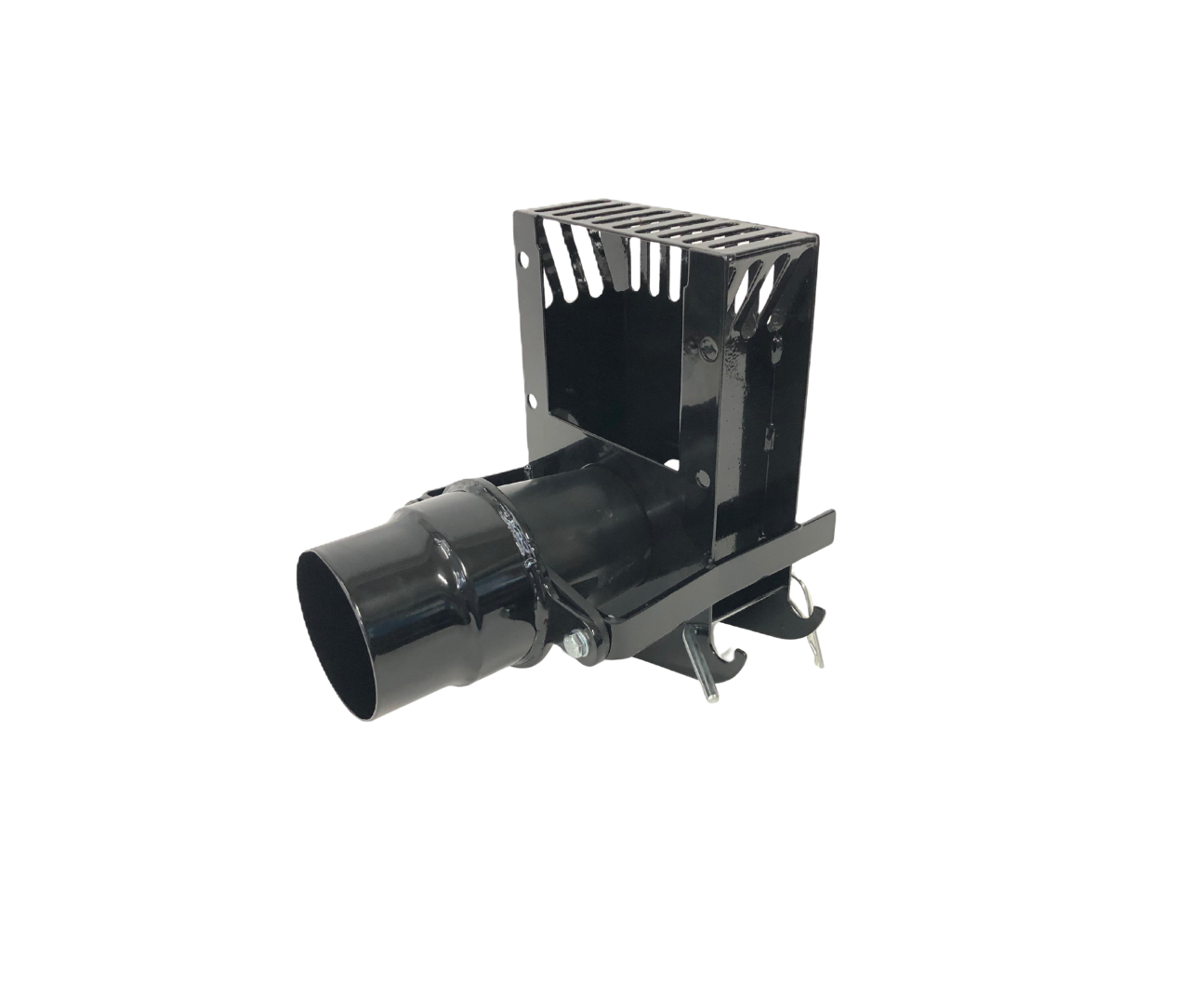

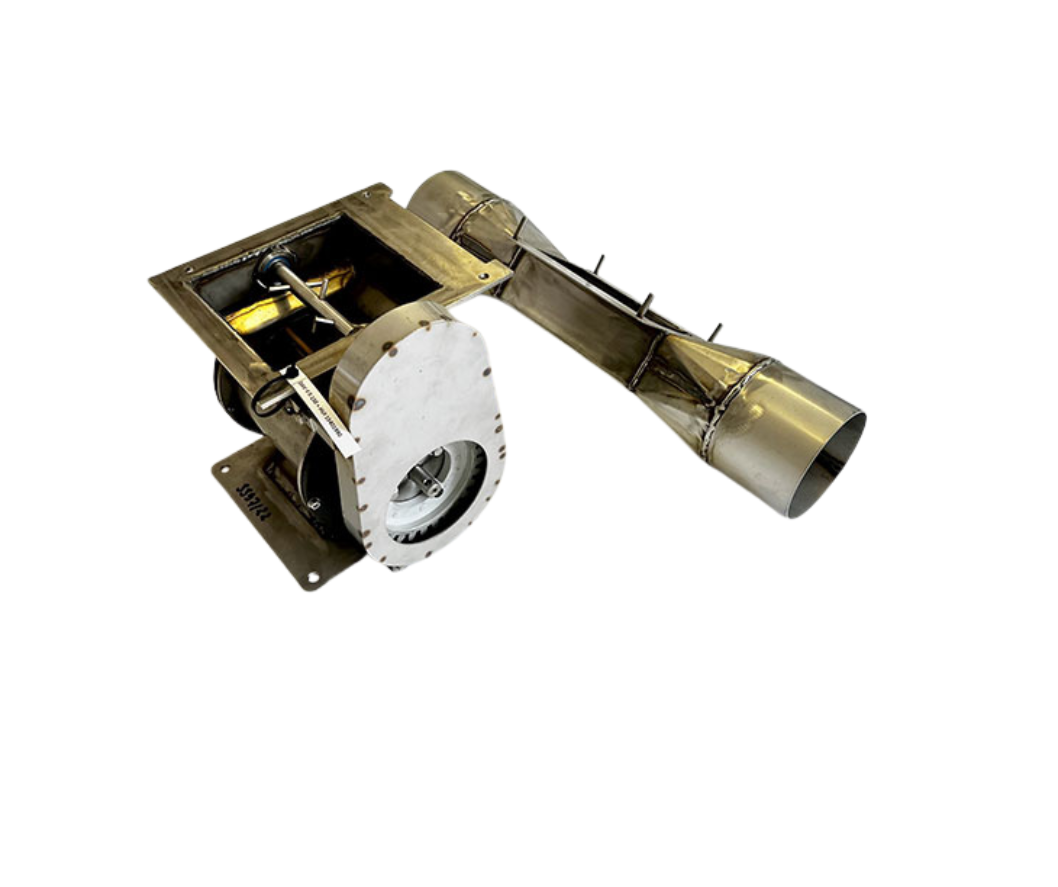

Horizontálny injekčný uzol

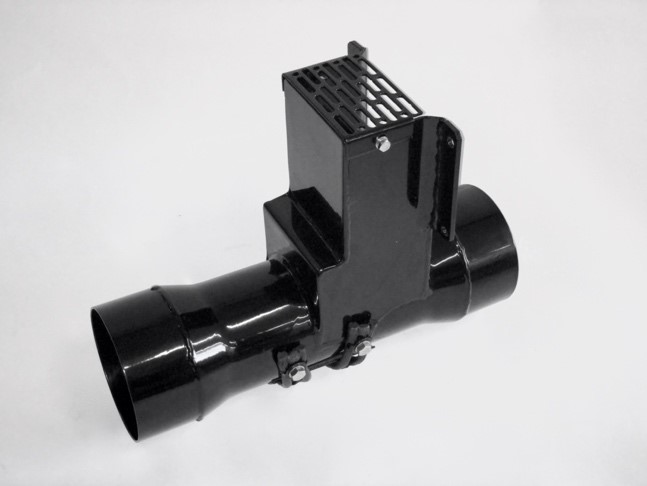

Horizontálny injekčný uzol HIU – 4G
(plne nahrádza varianty Ø100 a Ø135 )
Horizontálny injekčný uzol typu HIU – 4G je dôležitý komponent dávkovacieho-dopravného vzduchového systému MISTRAL, ktorý zabezpečuje podmienky pre výkonnú prepravu nadávkovaného osiva/hnojiva cez výsevové hadice a následne výsevné jednotky do pôdy. Svojou konštrukciou výrazne zvyšuje prepravný výkon celého dávkovaco-dopravného vzduchového systému MISTRAL. Vzhľadom na orientáciu HIU – 4G voči polohe dávkovača, môže byť jeho konštrukčné vyhotovenie s rôznym natočením jeho pripojovacej príruby.
Klapky
Mechanická ručná klapka RK 98
slúži na usmernenie alebo uzatvorenie prúdu vzduchu v jednotlivých vetvách rozvodu.
| K024 | A13 |

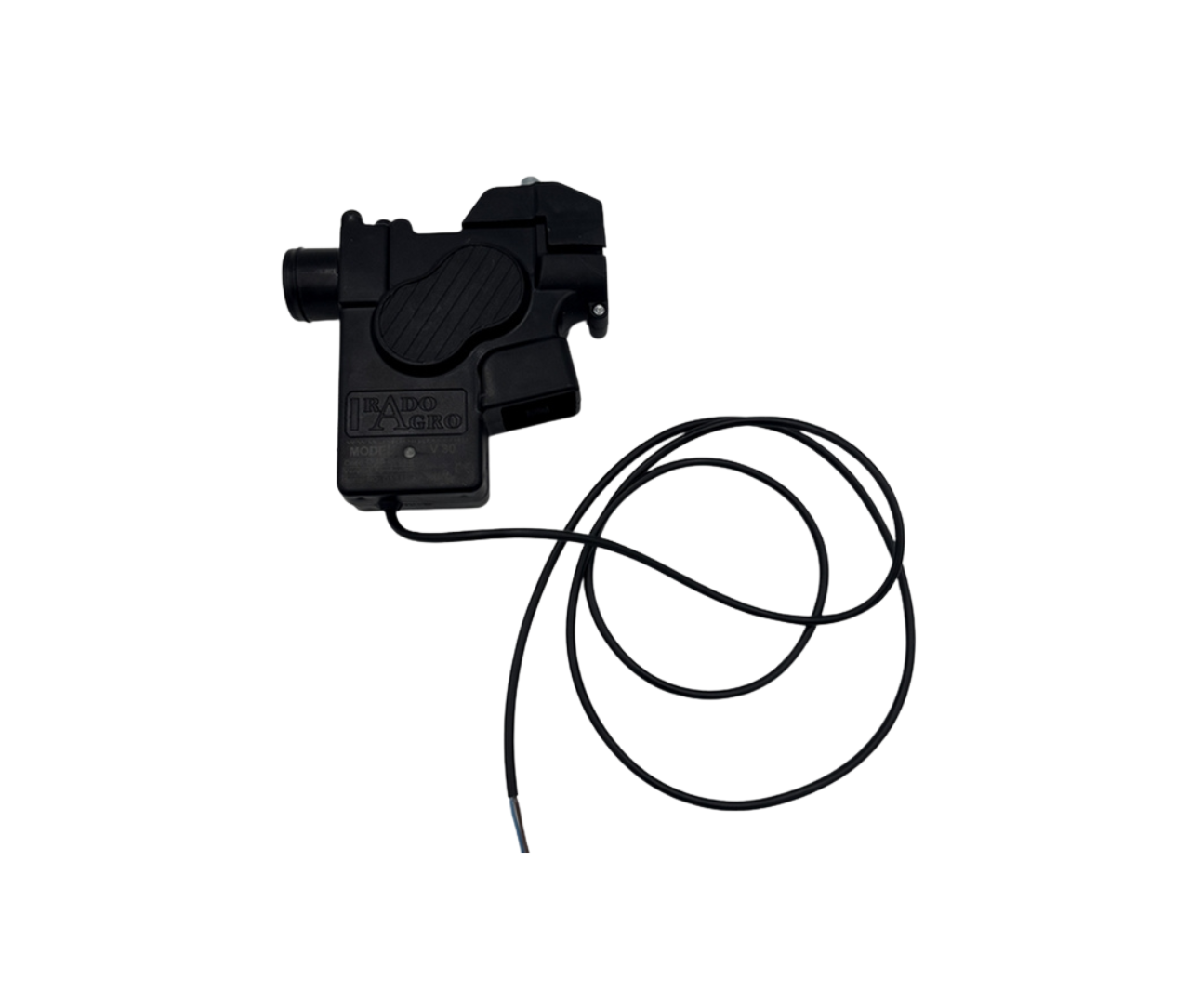

Elektro-motorická klapka V30
Je určená pre pneumatické sejačky a montuje sa na rozdeľovač s vnútorným priemerom hadice 32 mm. Pripojenie sa realizuje pomocou dvojžilového alebo trojžilového kábla so štandardnou dĺžkou 2 m. Tento typ klapky slúži na uzatvorenie prietoku osiva.
| K024 |
Rozdeľovače osiva/hnojiva pre Ø106 a Ø135

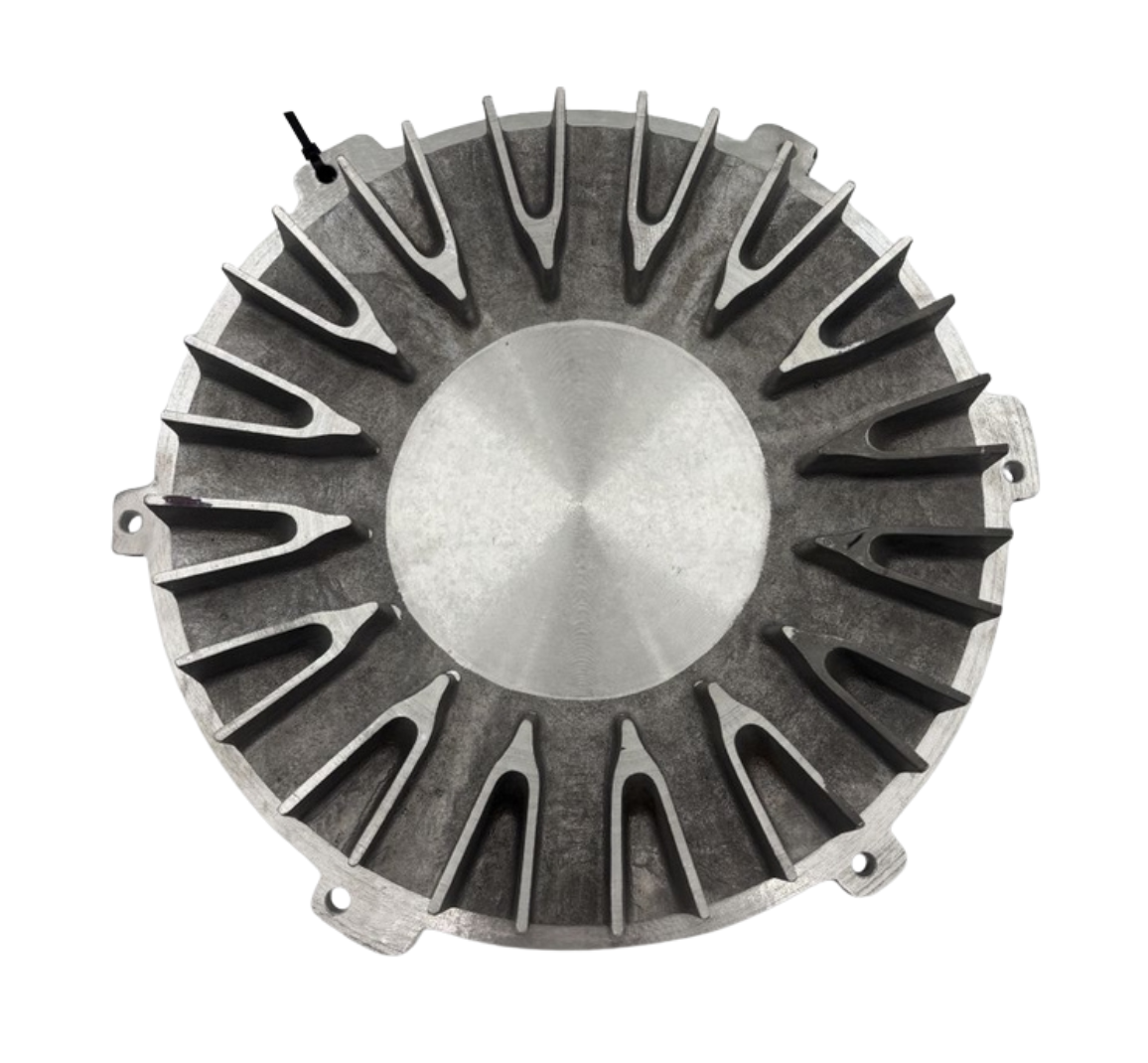

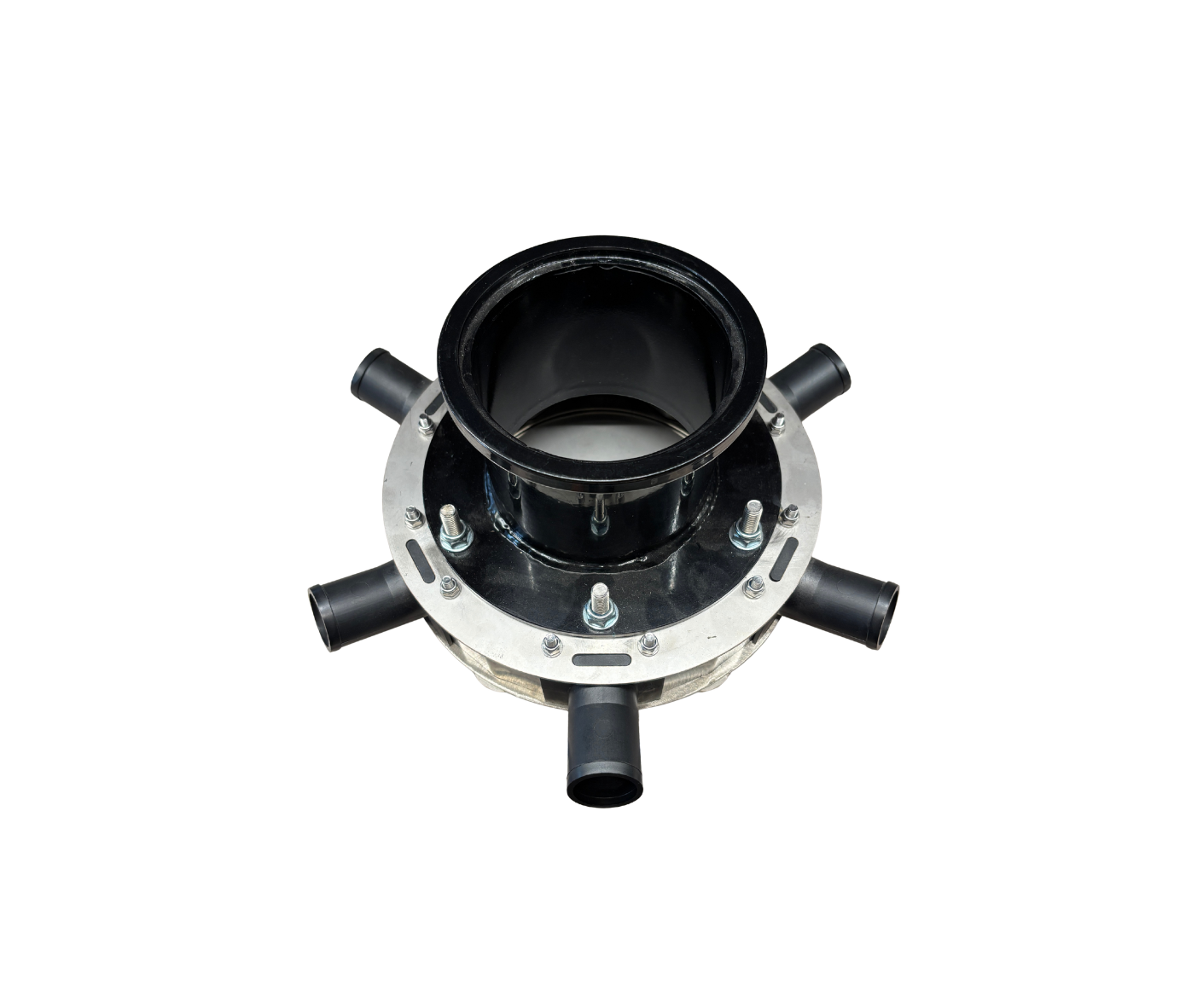

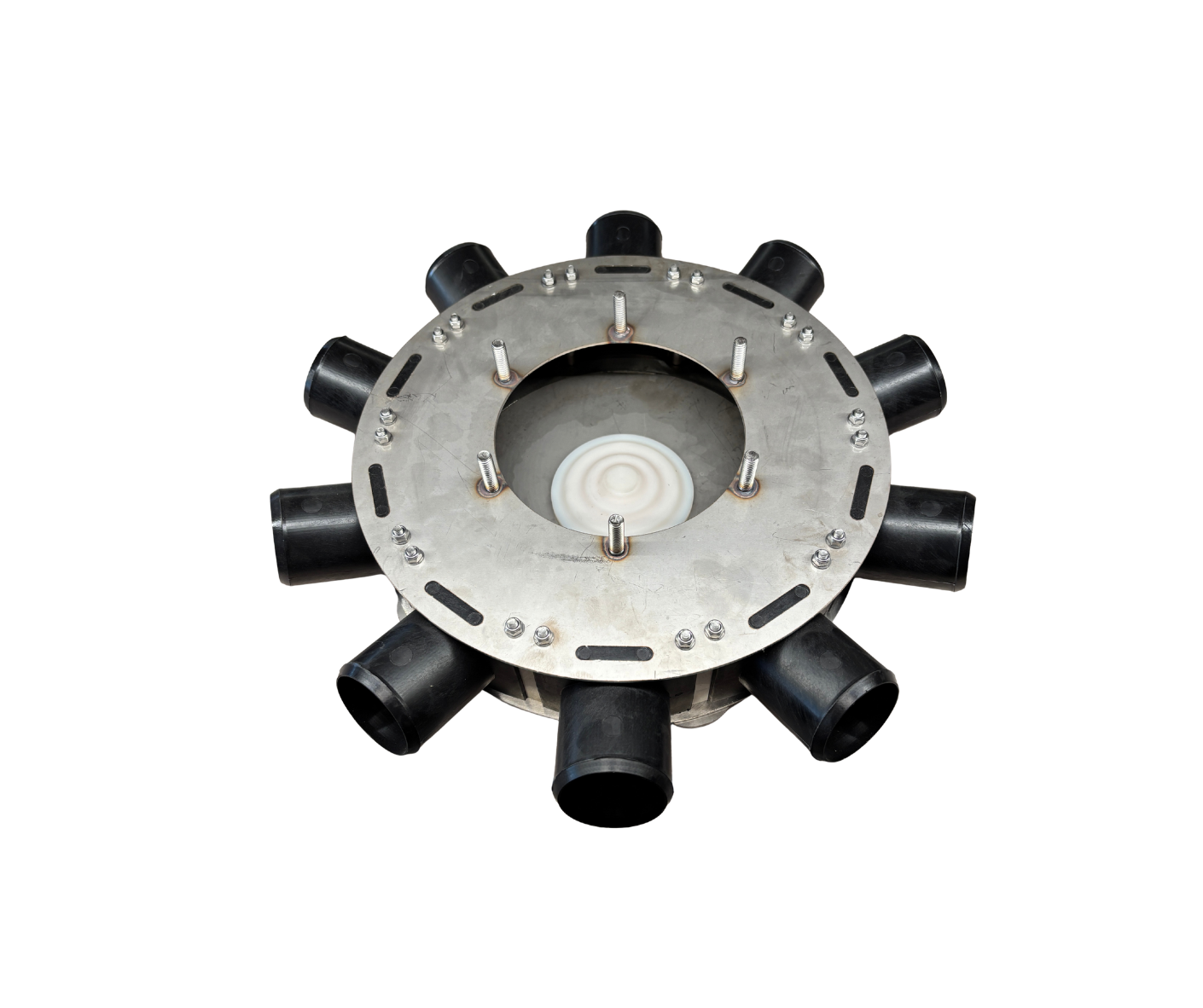

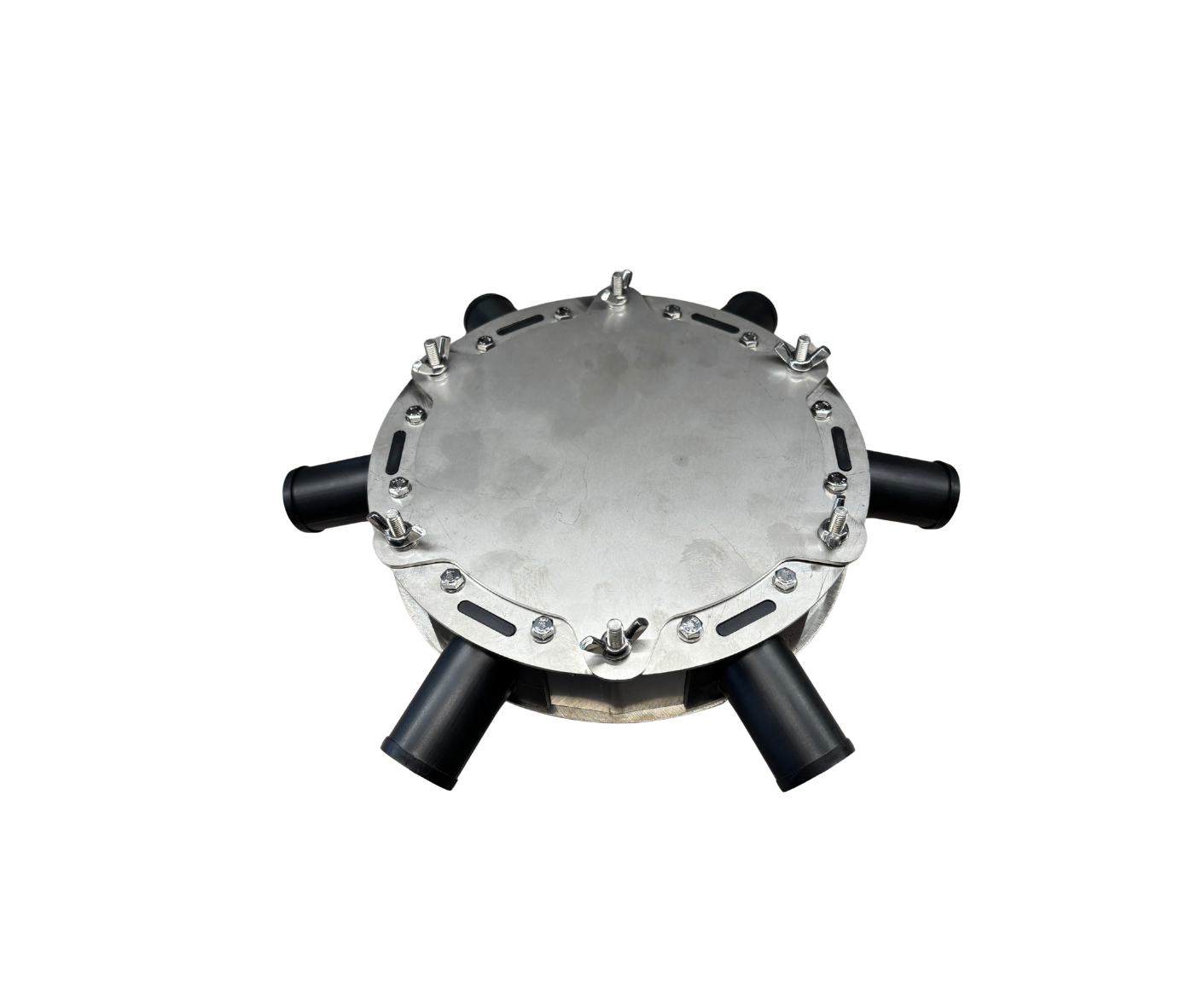

Rozdeľovač s 4 až 7 vývodmi Ø 55 nerez – plast
je základný prvok pneumatického výsevného systému. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku. Vyrába sa v škále od 4 až 7 vývodov s priemerom vývodov 55 mm v prevedení nerez-plast.
Rozdeľovač s 4 až 17 vývodmi Ø 32 nerez – plast
je základný prvok pneumatického výsevného systému. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku. Vyrába sa v širokej škále od 4 až 17 vývodov s priemerom vývodov 32 mm v prevedení nerez-plast.

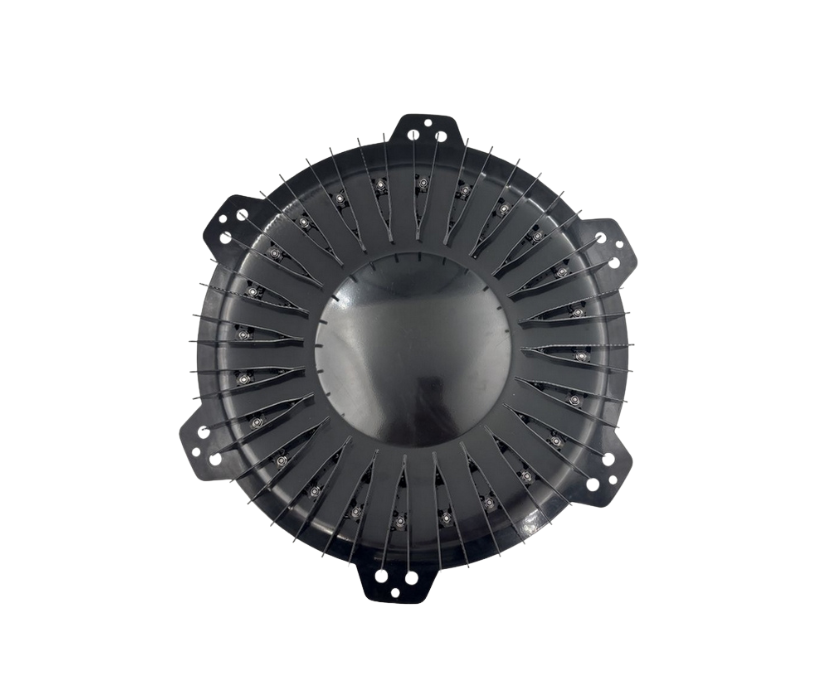

Rozdeľovač s 24 až 48 vývodmi Ø 32 nerez – plast
je základný prvok pneumatického výsevného systému. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku. Vyrába sa v širokej škále od 24 až do 48 vývodov s priemerom vývodov 32 mm v prevedení nerez-plast.

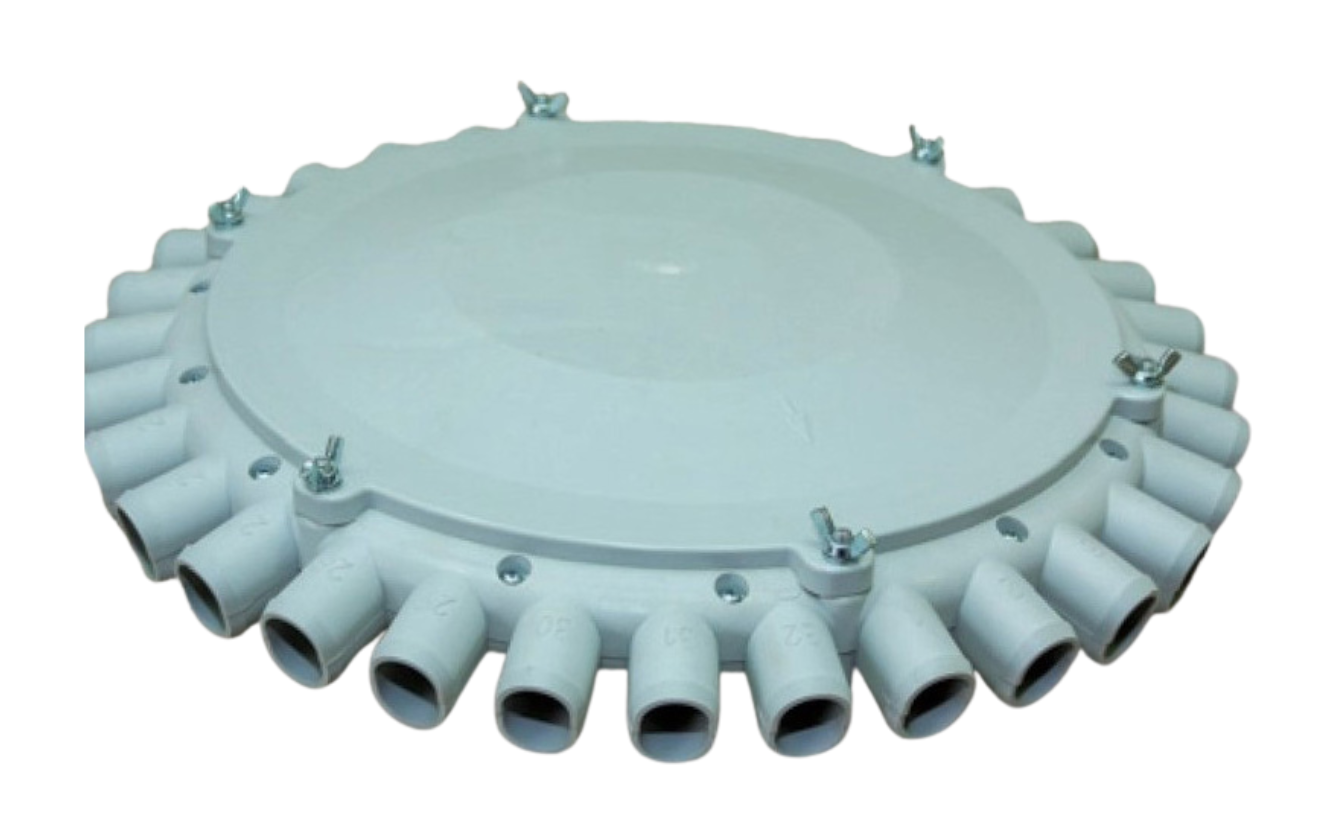

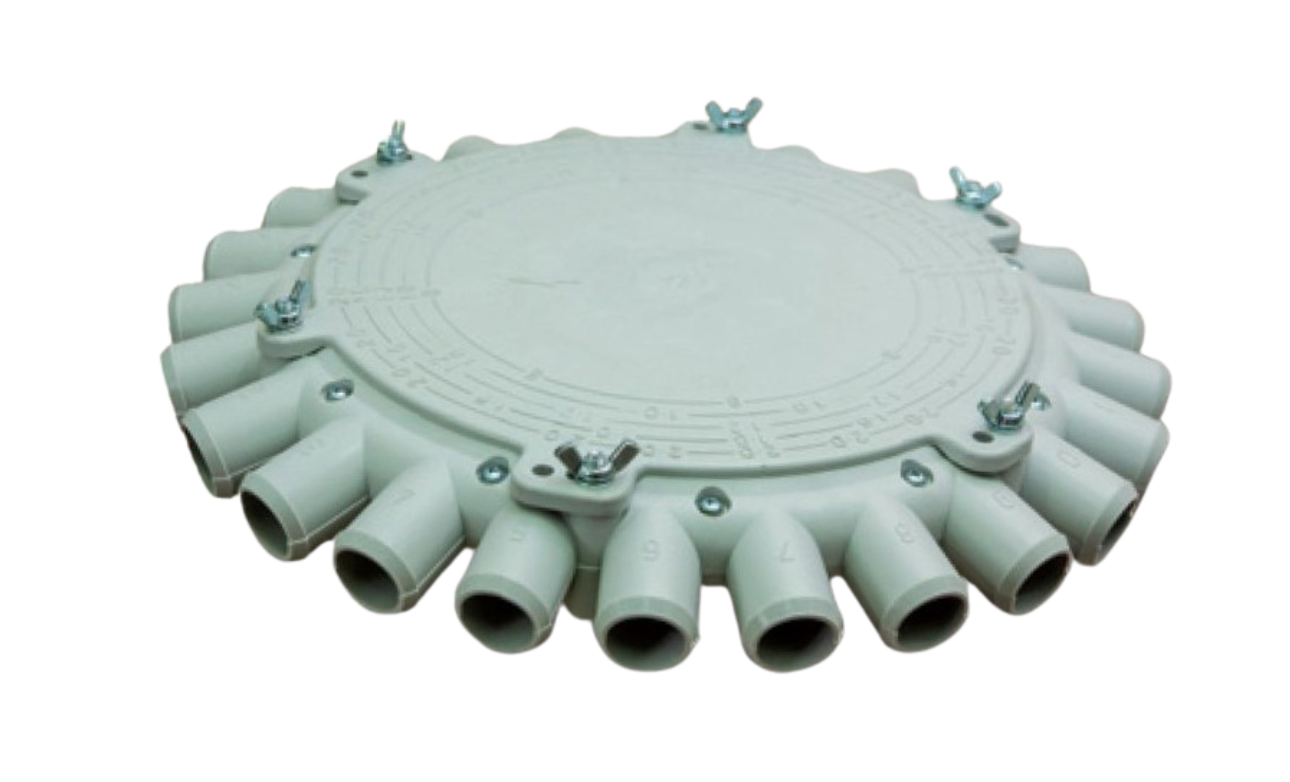

Rozdeľovač 24 otv. pvc
celoplastový rozdeľovač s počtom vývodov 24 a priemerom hadíc 32 mm je základný prvok pneumatického rozvodu. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku.
| K060/1 | A9 |
Rozdeľovač 32 otv. pvc
celoplastový rozdeľovač s počtom vývodov 32 a priemerom 32 mm je základný prvok pneumatického rozvodu. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku.
| K061/1 | A10 |

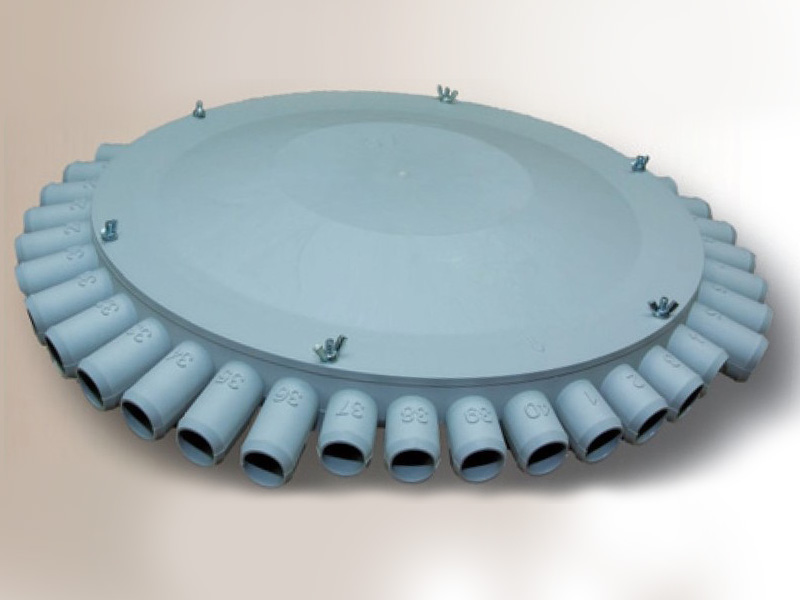

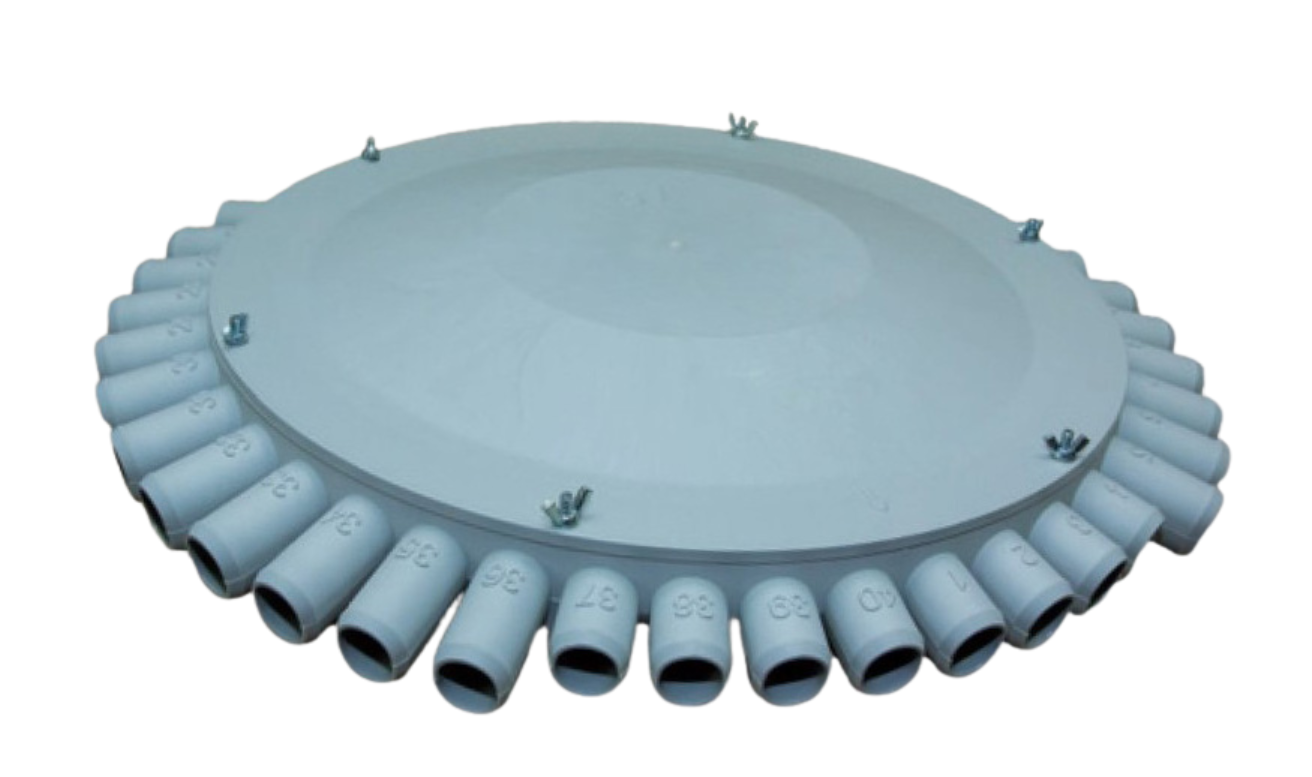

Rozdeľovač 40 otv. – pvc
celoplastový rozdeľovač s počtom vývodov 40 a priemerom 32 mm je základný prvok pneumatického rozvodu. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku.
| K064/1 | A8 |

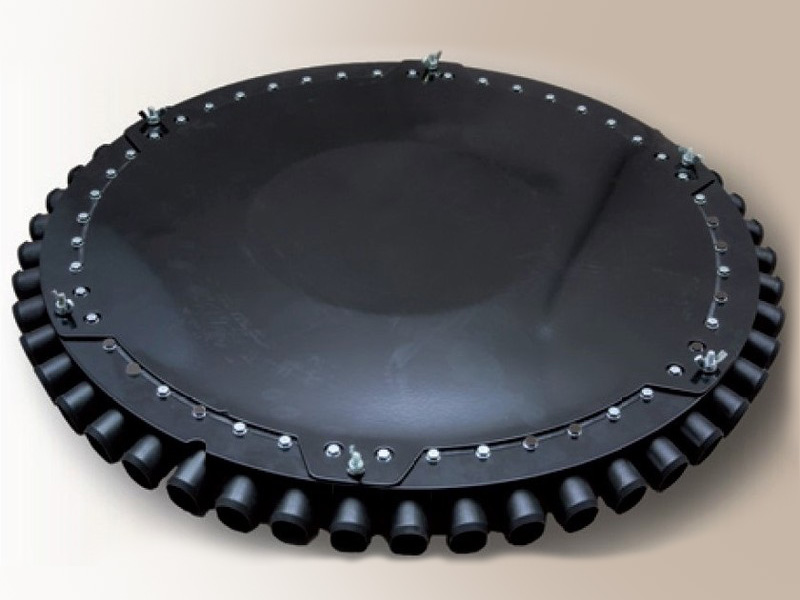

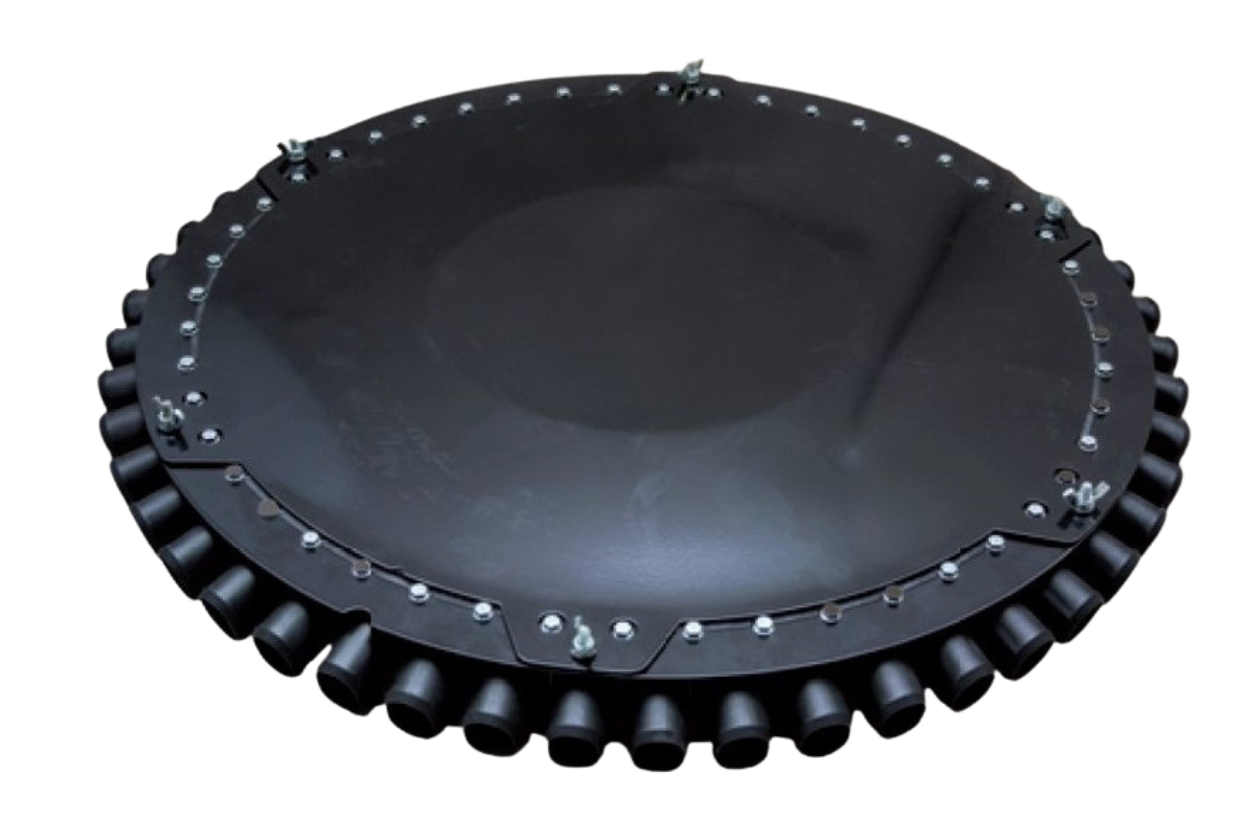

Rozdeľovač 48 otv. kov-pvc
| K066/1 | A11 |
rozdeľovač s počtom vývodov 48 a priemerom 32 mm je základný prvok pneumatického rozvodu. Jeho úlohou je priviesť stlačený vzduch z jedného vstupu do viacerých výstupov bez zmeny tlaku. Je vyrábaný v prevedení kov-plast.

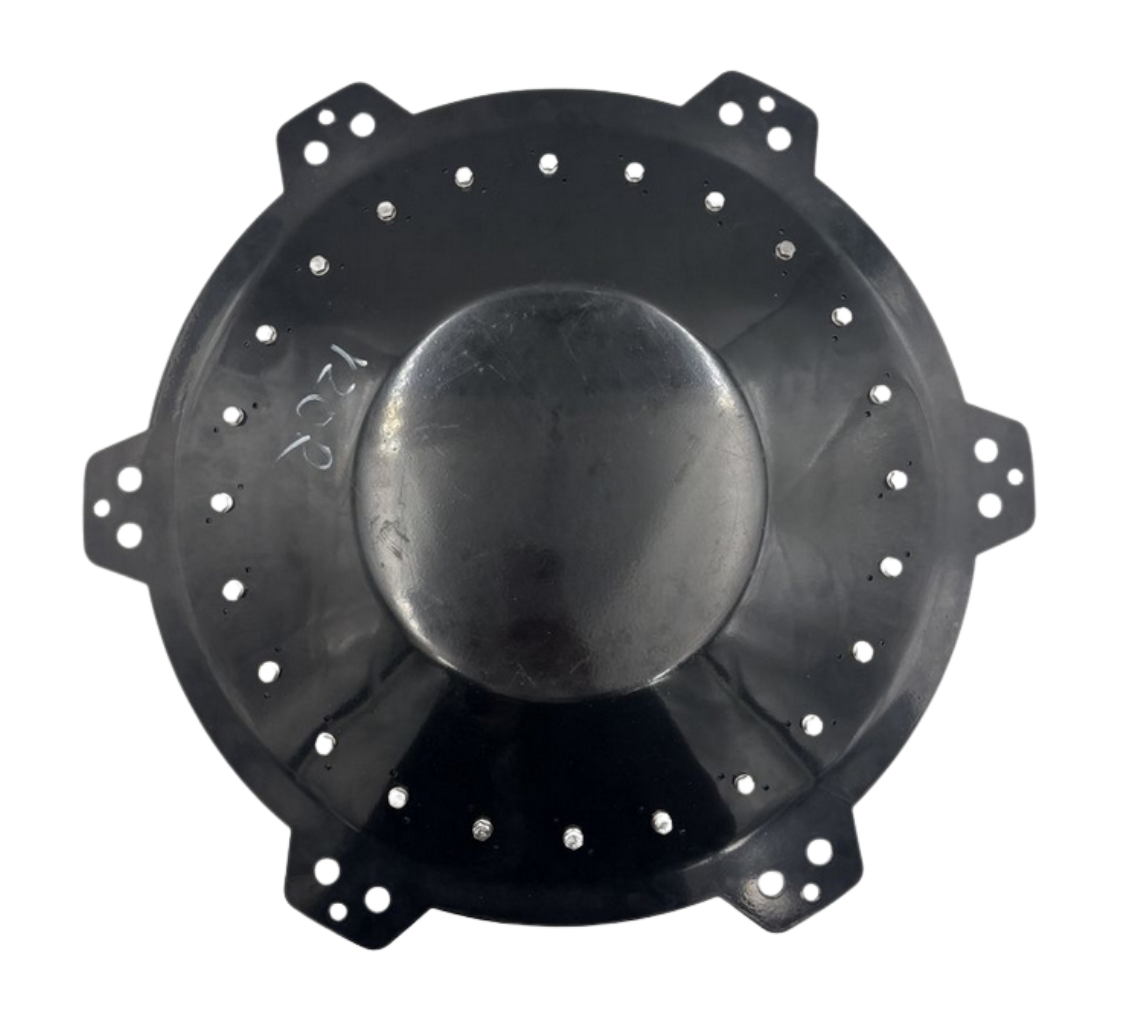

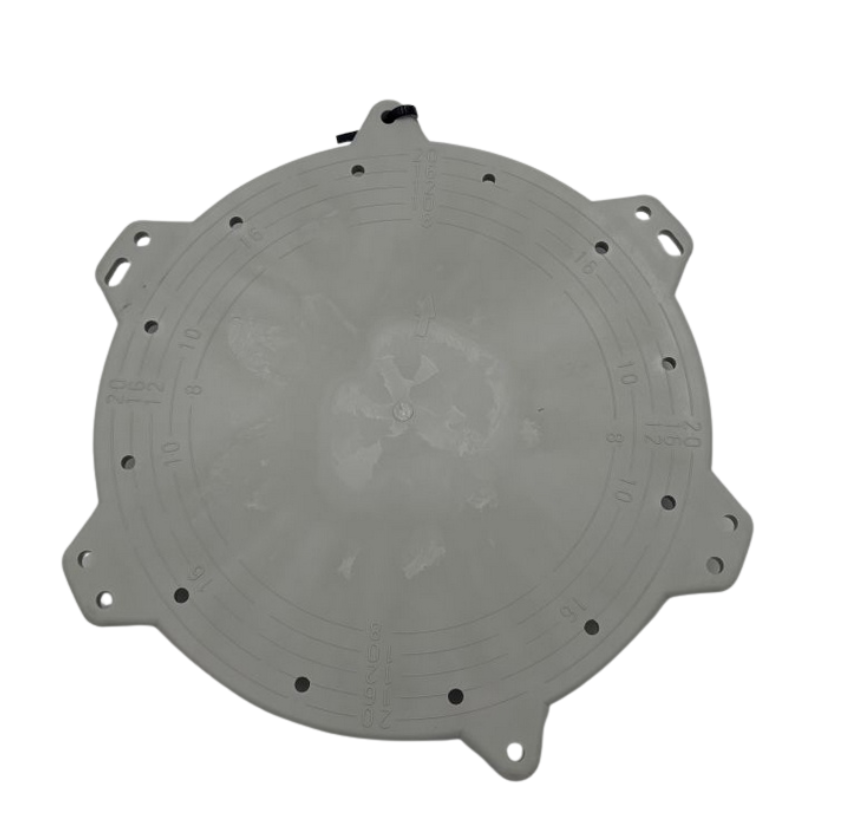

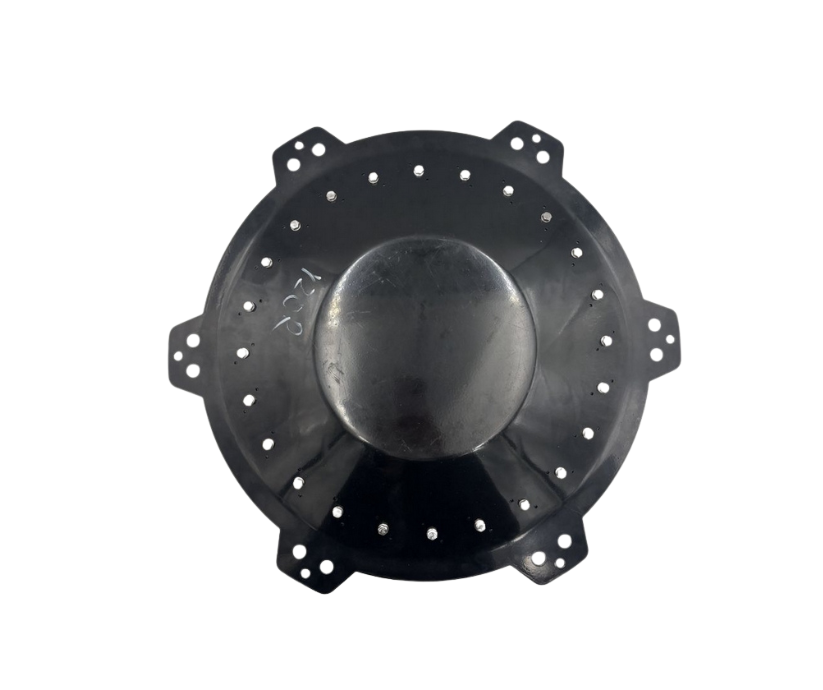

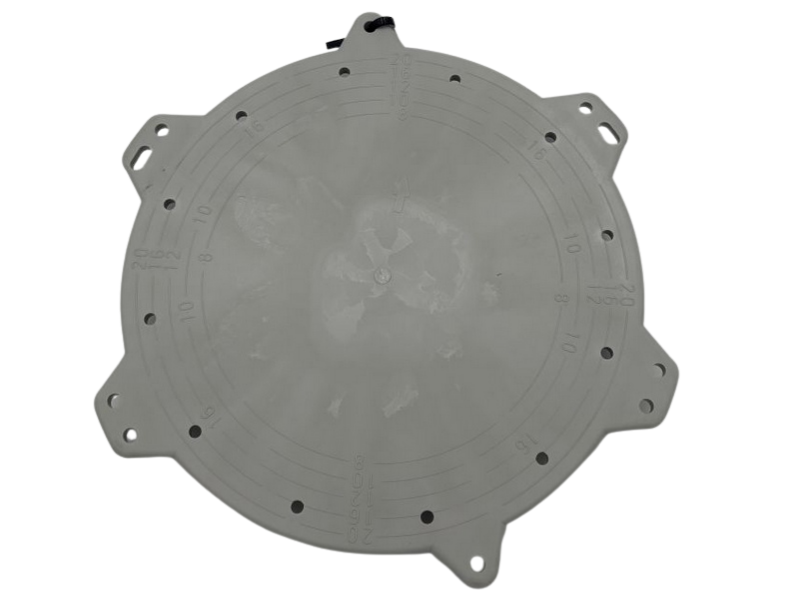

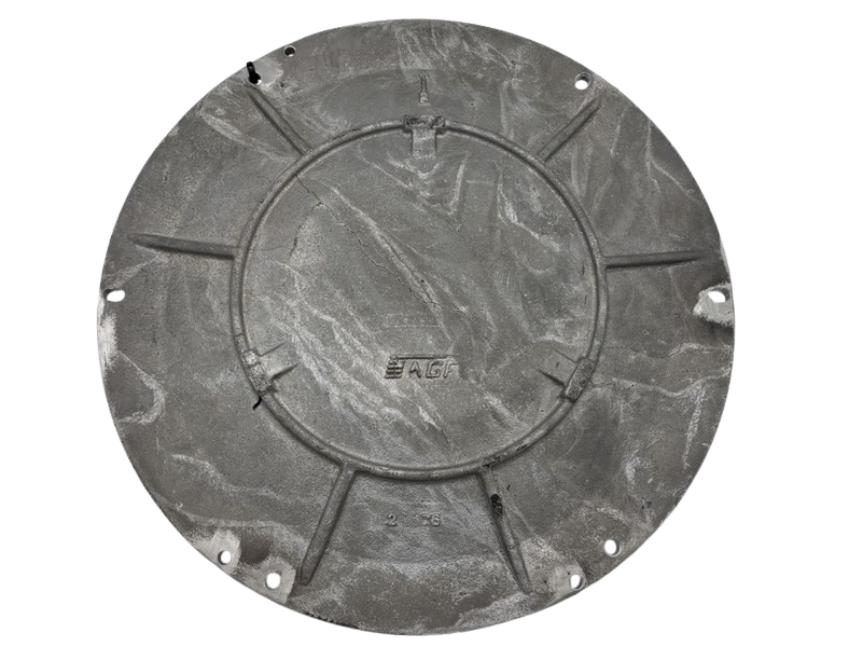

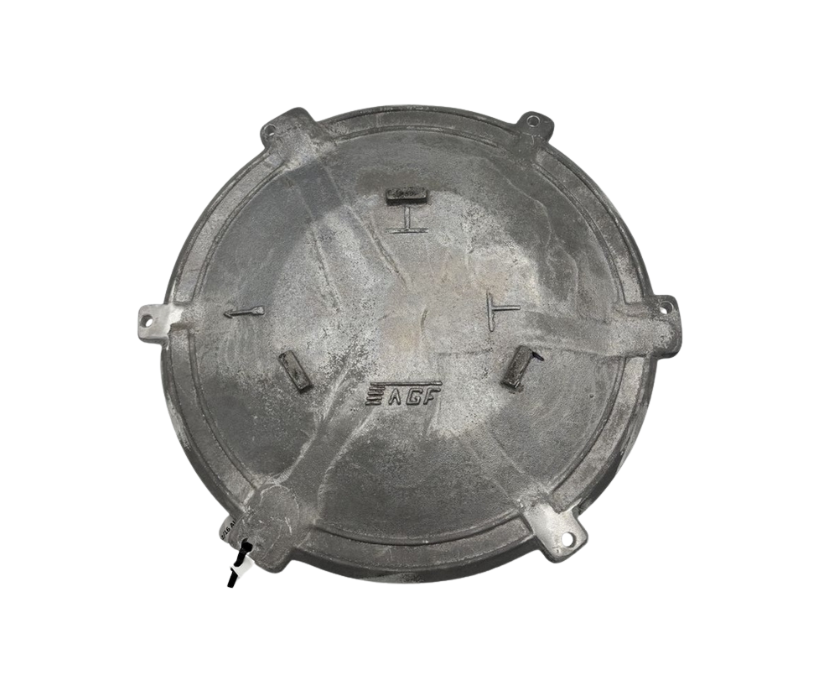

Redukčný kryt rozdeľovača

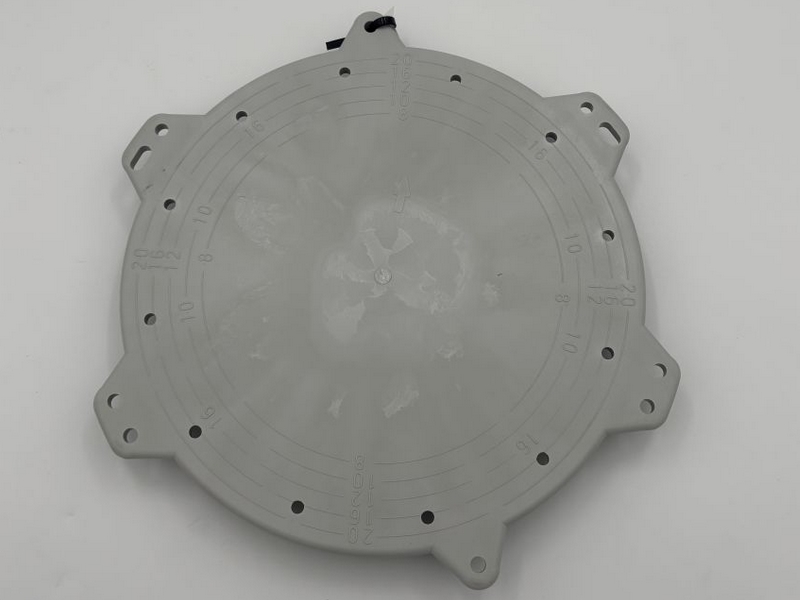

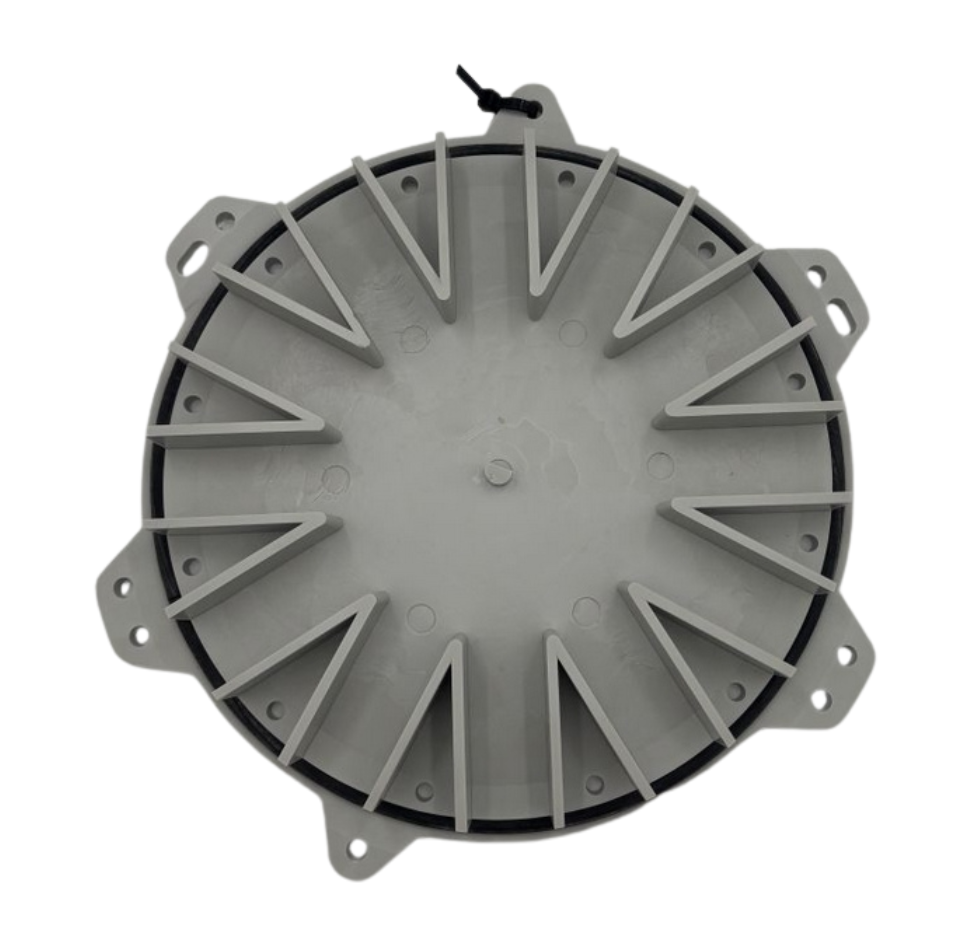

Redukčný kryt 24/12 plast
| K060/6 |
uvedený kryt 24/12 je v plastovom prevedení a slúži na uzatvorenie každého druhého výsevu, vyradenie každej druhej výsevnej jednotky alebo výsevného otvoru, aby sa zmenila šírka riadkovania.
Redukčný kryt 32/16 Al
| K062/6 |
uvedený kryt 32/16 je v hliníkovom prevedení a slúži na uzatvorenie každého druhého výsevu, vyradenie každej druhej výsevnej jednotky alebo výsevného otvoru, aby sa zmenila šírka riadkovania.

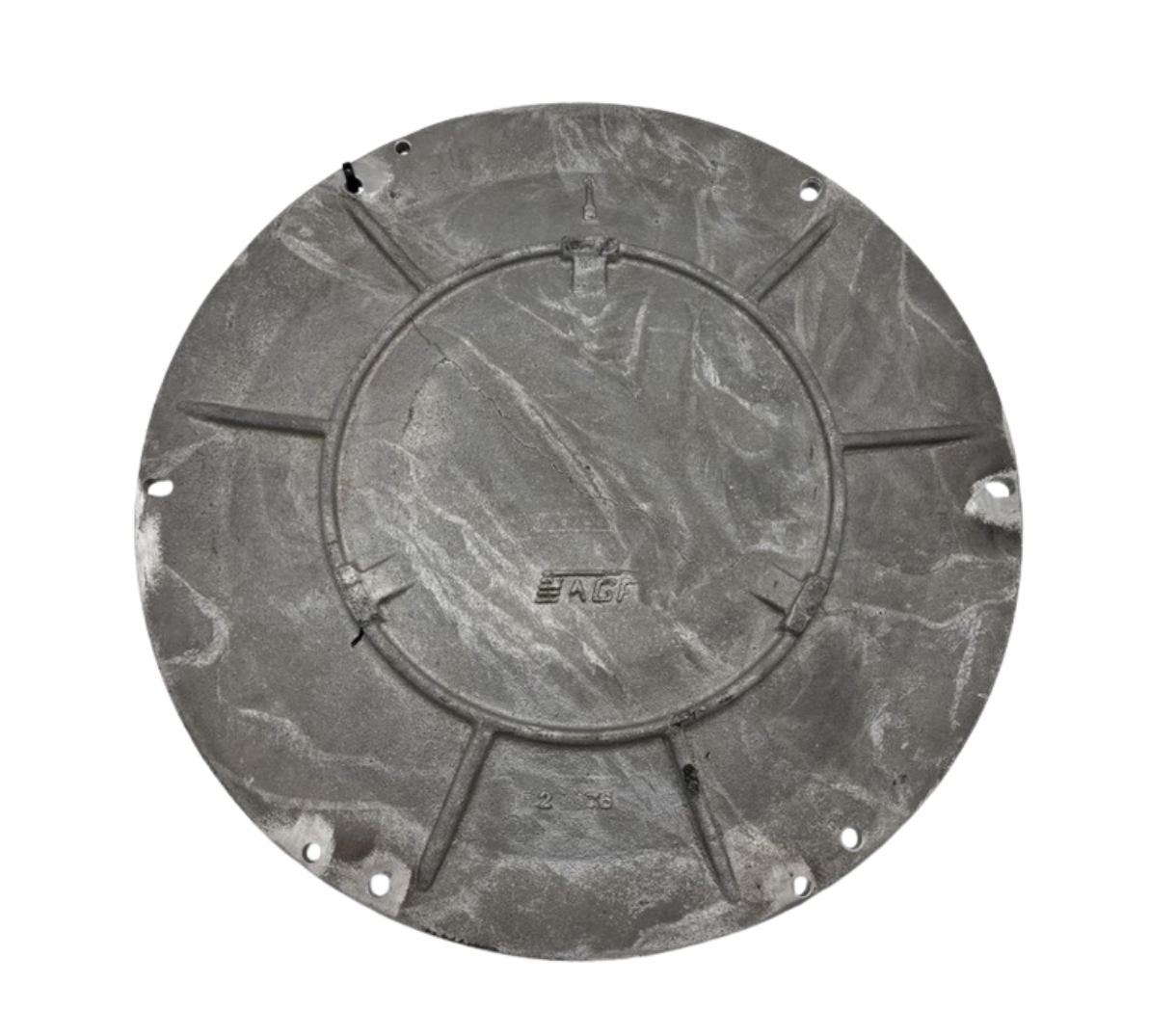

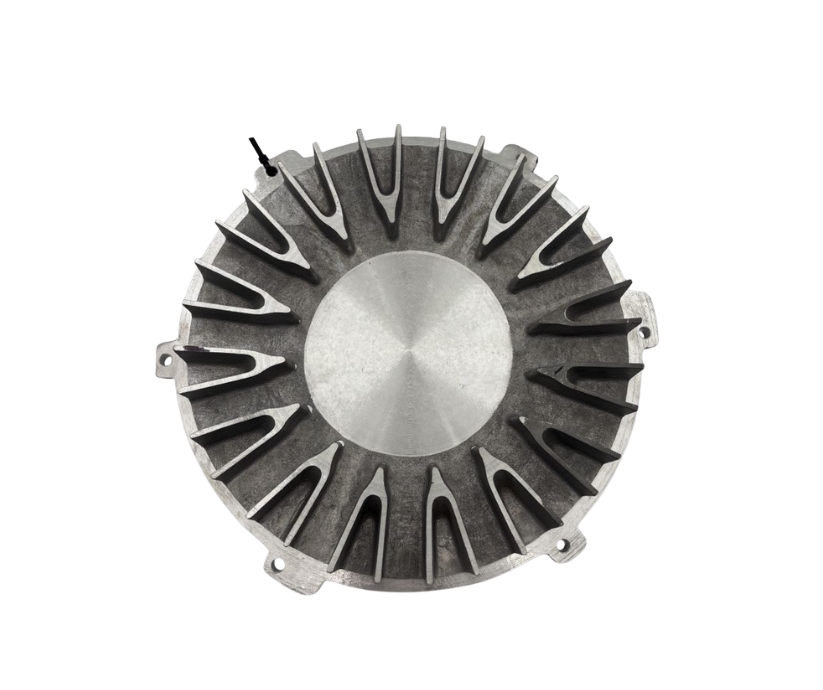

Redukčný kryt 40/20 Al
K064/6
uvedený kryt 40/20 je v hliníkovom prevedení a slúži na uzatvorenie každého druhého výsevu, vyradenie každej druhej výsevnej jednotky alebo výsevného otvoru, aby sa zmenila šírka riadkovania.

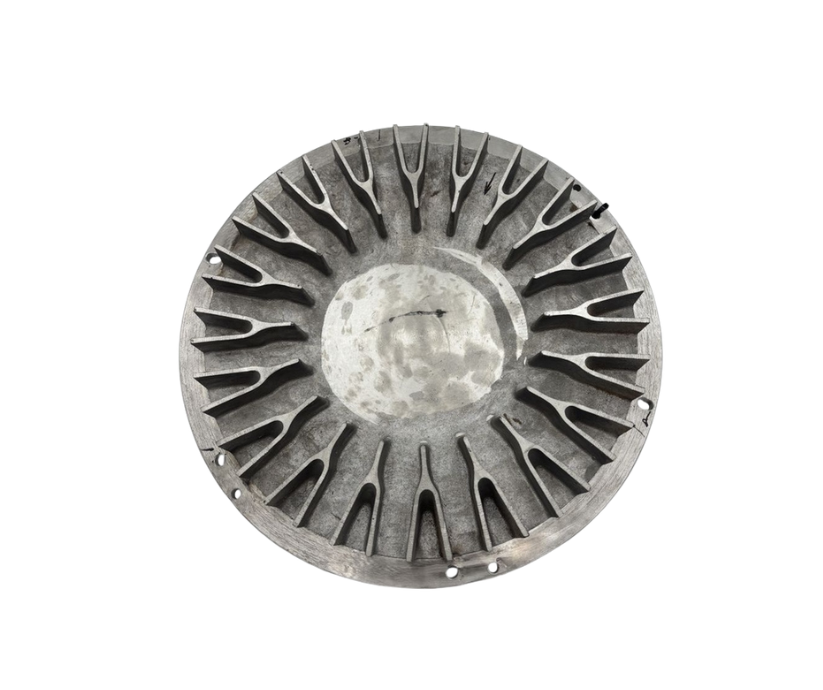

Redukčný kryt 48/24 plech
| K066/22 |
uvedený kryt 48/24 sa vyrába z plechu a slúži na uzatvorenie každého druhého výsevu, vyradenie každej druhej výsevnej jednotky alebo výsevného otvoru, aby sa zmenila šírka riadkovania.
Výsevné jednotky

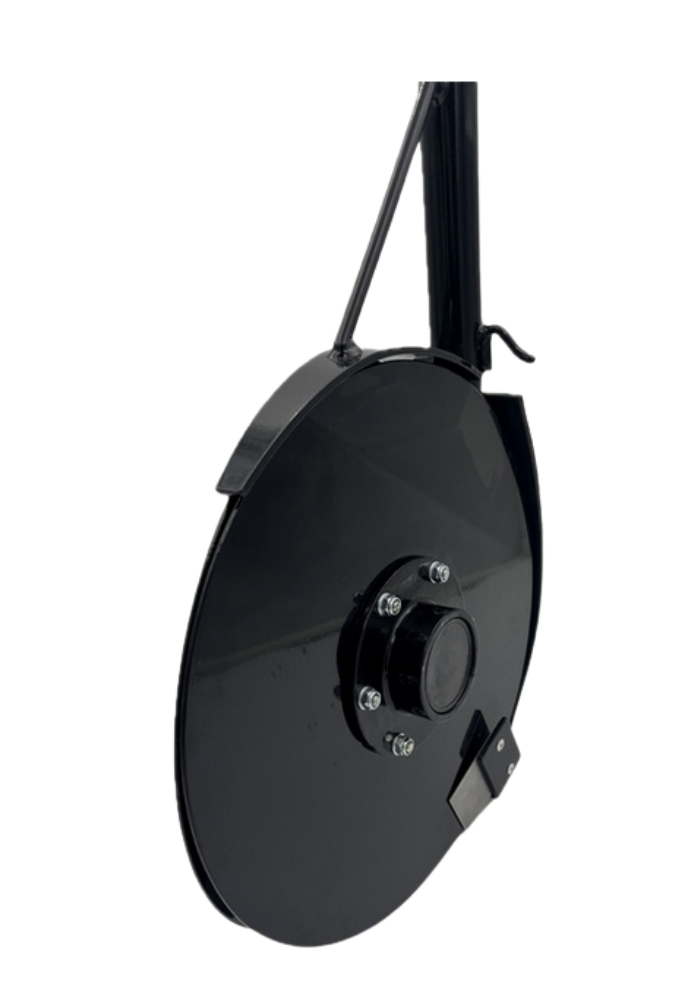

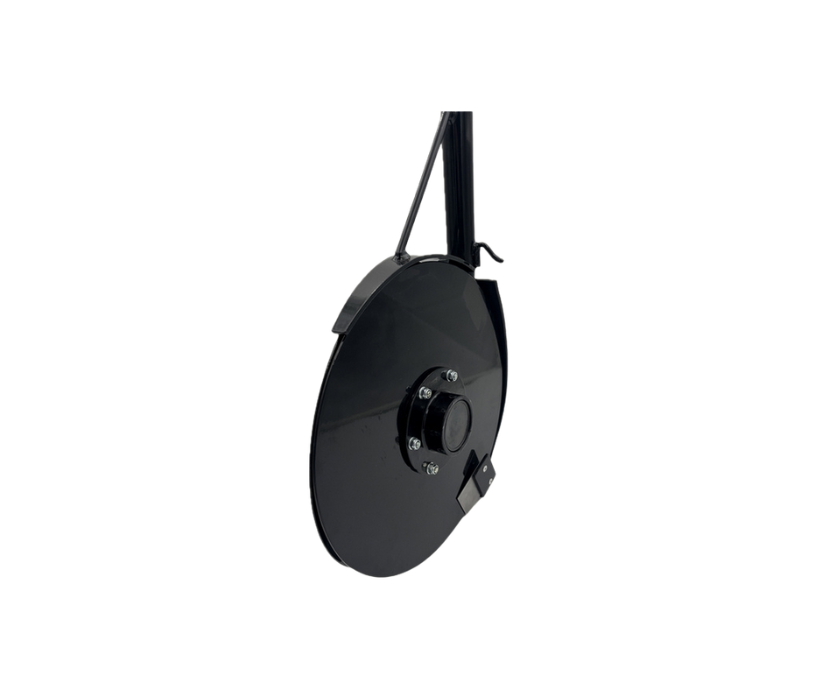

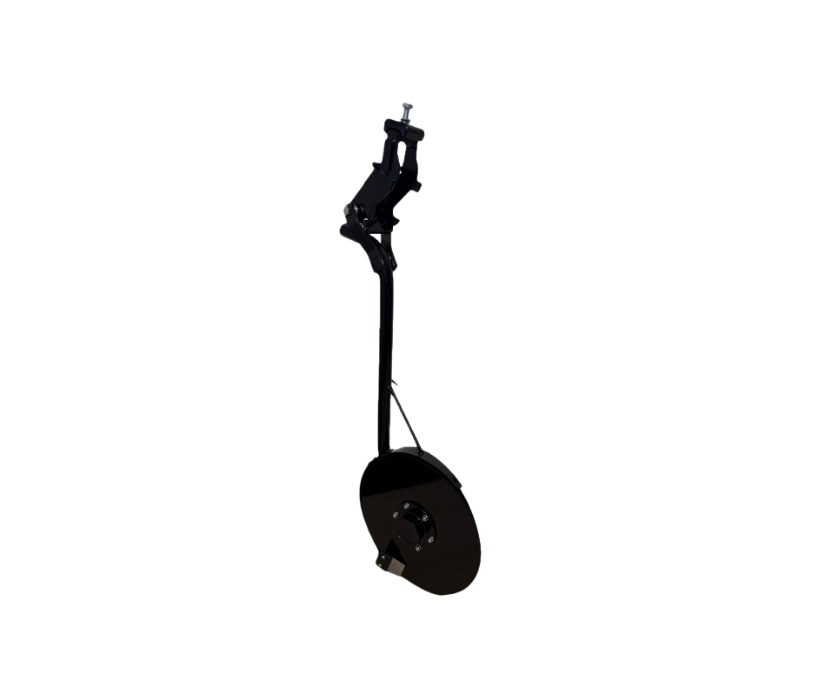

Dvojdisková výsevná jednotka
| K041/3 – 4 |
Nožová výsevná jednotka
| K040/31- 32 |
S pružiny, zavlačovacie pavúčiky
S- pružina Ø8 na rampu zavlačovacích pružín
| … |

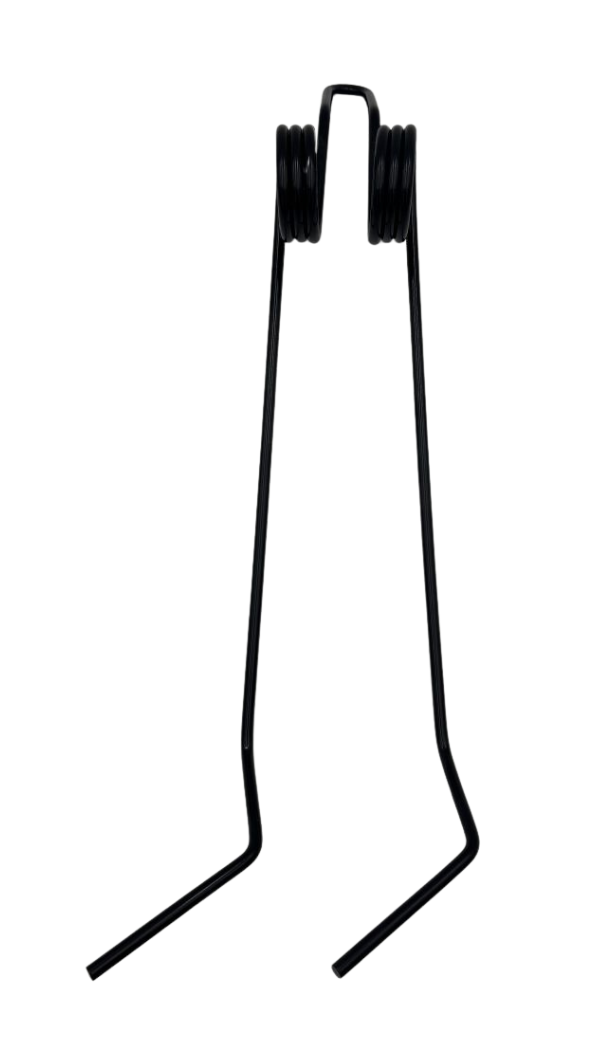

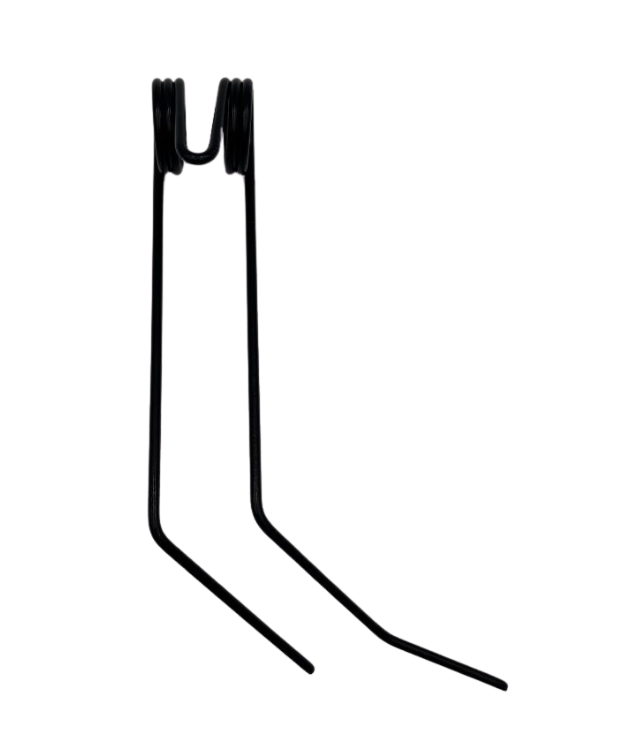

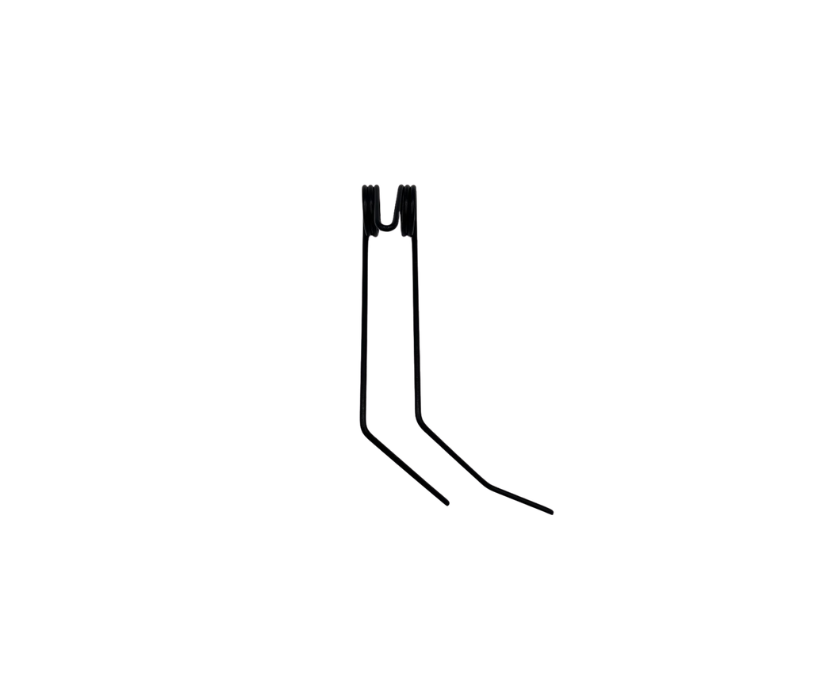

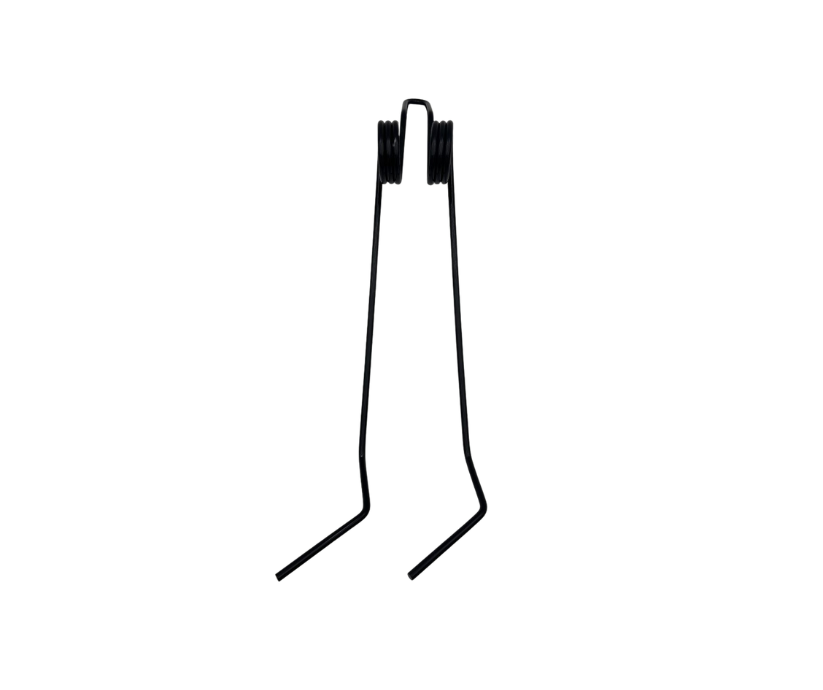

Zavlačovacie pružiny za nožovú výsevnú jednotku
| K040/23 |
